备用与储能：从脉冲缓冲到清洁能源的连续供电

AI 工厂需要多层储能：靠近负载的快速缓冲承担电压和脉冲功率，中间层维持电源切换，设施层支持电网穿越和较长中断，清洁备用能源再承担可持续补给的运行。各层面对的功率、持续时间、循环次数与故障域不同。把这些职责先拆清楚，再组合电池、电容、发电与控制，可以同时约束容量成本、可用性和安全系统的规模。S018 pp. 151–158, 182–186 S025 pp. 12–19

按接入点与时间尺度组织储能#

机架级储能为 PSU 和 GPU 提供很短的能量补偿，行级储能可以跨多个机架支持电源连续性，设施级 ESS 则连接低压或中压配电，既能提供备用，也可以参与削峰、需求响应和可再生能源平滑。微电网进一步要求储能与本地发电、并网接口协作。这些接入点定义了储能能够跨过哪些设备故障，以及需要经过哪些功率转换器才能抵达负载。S025 pp. 12–19

LVDC 白皮书给出分层架构：微秒级电容用于纹波与边沿，较快储能支持毫秒级 GPU 变化，行级储能在约 10 ms–1 s 内平衡集群功率，配电级覆盖秒到分钟，公用事业侧储能覆盖分钟到小时。实际技术可以跨越几个层级，接口与控制仍要服务于相应功能。把高循环脉冲首先在机架附近处理，能够减少它们向上游传播及对集中 BESS 循环寿命的消耗。S018 pp. 151–153, 183–186

这些是相互独立的架构轴，依据 S025 物理第 17–19 页的分类整理。同一种电池化学体系可以进入多种组合。

储能的功率规格与能量规格共同约束连续性#

简单的持续供电能量近似为 $E\approx Pt$。以示意性的 1 MW 负载为例，10 s 需要约 2.78 kWh，10 min 需要约 166.7 kWh；这还未加入转换损耗、最低电量、老化和温度余量。相同额定 kWh 的储能，如果输出转换器或电池允许电流不足，也无法承接 1 MW。电容储能还需要根据允许电压窗口计算可用能量，架构因而应同时给出 kW、kWh、响应时间和接口电压。S025 pp. 18–24 S018 pp. 168–174, 183–186

12 kW AC PSU 为输入丢失后的能量接替提供了一个具体例子。满载保持时间要求 20 ms；检测到交流丢失后，AC_Loss_L 经过 4–5 ms 验证发出，剩余电容能量需要为 BBU 爬升保留大于 5 ms 的时间。电源框规定 BBU 接到触发后启动放电，输出在 5 ms 内升到正常范围。检测、信号、储能爬升和 PSU 保持共同形成时序预算。S021 pp. 16–17 S022 p. 10

不同输入体系的储能职责可以变化。18 kW HVDC PSU 规定满载最少 6 ms 保持时间，同时把 DC_Loss_L 标为预留。相应设施或机架需要确定实际的备用接入位置和切换协议。依靠上游 ESS 保持高压母线，或保留低压 BBU，都会改变保持电容、功率路径和故障覆盖，系统规格应给出可验收的完整时序。S028 pp. 13–14 S018 pp. 49, 166–172

电池与电容的选择应沿失效机制展开#

ESS 技术表将介质电容、薄膜电容、电解电容、超级电容以及不同电池列在同一幅功率和时间谱中。陶瓷电容适合局部高频去耦，薄膜和电解电容承担 DC-link 纹波与保持，超级电容偏向桥接和脉冲，电池适合更长时间的能量供给。模块化或混合设计可以组合这些能力，评价时还应计入均衡、监测、转换器和热管理。S025 pp. 20–24

化学体系的寿命与安全来自具体失效机理。VRLA 主要涉及极栅腐蚀与电解液损失，串联电池组的充电控制影响寿命；NiZn 采用水系碱性电解液，白皮书强调其与锂离子不同的热响应和正极活性材料耗尽机理；锂离子的不同材料组合在能量密度、循环与热失控响应上各有特性。超级电容与电池电容也要依据具体电解液和结构评价，采用锂体系的混合器件仍需处理相应热风险。S025 pp. 21–24 S018 pp. 155–158

因此，供应商评审应从工作谱推导需要的循环与寿命：脉冲持续多久、每天发生多少次、允许多深的充放电、备用期间必须保留多少电量。把削峰与备用合用可以提高设备利用率，也会争用 SoC 和温度余量。若日常脉冲已经消耗了备用储备，系统需要通过负载限制、充电策略或单独的快速缓冲层维持连续供电目标。S018 pp. 151–153, 183–186 S021 p. 17

清洁备用的评价链：能源、转换过程、电气接口#

清洁备用要求将燃料或能源来源、转换过程和电气接口分别描述。氢可以进入燃料电池或内燃机，电池通过逆变器或 DC/DC 接口提供功率，长期储能还可能采用化学、机械等路线。电气接口决定并网、孤岛成网和负载阶跃能力；燃料与转换过程决定持续补给、排放与安全设施。S029 pp. 7–10

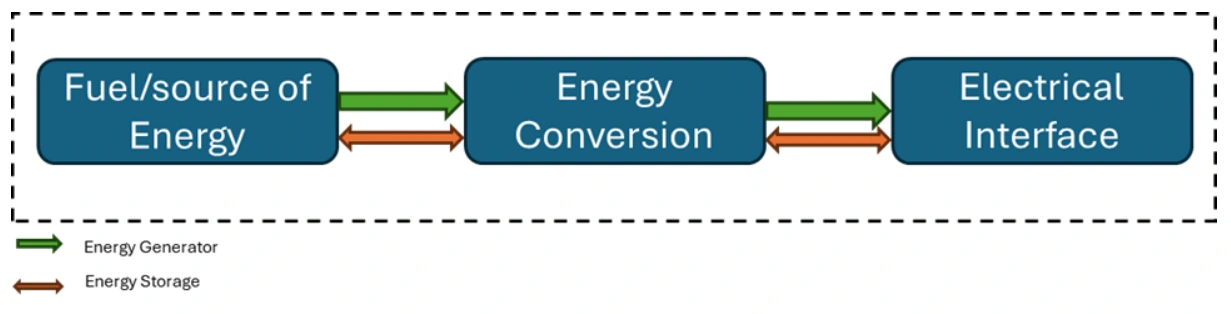

下图从左到右读能源来源、能量转换和电气接口。绿色单向箭头代表发电路径，橙色双向箭头代表储能充放电。评审一项备用技术时，沿这条链分别核对持续能源和输出动态，能够避免由燃料名称直接推导供电表现。

原图节选：S029，物理第 9 页，Figure 1。清洁备用技术分类；该文件为 v0.3 基础规格。

v0.3 对清洁的定义首先落在运行地点的 Scope 1 排放：零碳目标要求稳态使用点直接排放达到相应零排放条件，低碳过渡路线与柴油基准比较；Scope 3 的设备和能源链影响通过第三方 EPD 等材料另行披露。氢燃烧仍需处理 NOx，储能则要看充电能源和设备全生命周期。这些条件会沿燃料供应、转换过程和电气系统逐项进入技术路线评审。S029 pp. 7–8, 15–17

启动、切换、补给是三个连续性条件#

清洁备用草案同时提出启动至供电不超过 10 s、从公用电源退出到孤岛供电小于 8 ms，以及 110% 持续 60 s、150% 持续 3 s 的过载目标。这些指标分别面向设备启动、系统切换和负载承载。若某种能源设备需要数秒启动，系统就需要已经可用的储能与电气接口覆盖毫秒切换到主备用源可用之间的间隔。S029 pp. 13–14

持续时间再把储能与可补给能源区分开。该草案面向能够通过补充燃料持续运行的备用系统，偏好 2–10 MW 模块并提出同时维护目标；纯储能的可用时长取决于已储能量和补电条件。园区若将发电和储能组合，需要同时验证燃料补给时间、故障模块退出、剩余容量和补能功率。发电机或燃料电池额定 MW、燃料库存以及电池 kWh 分别描述这三个条件。S029 pp. 8, 14–15

恢复充电也会影响连续性。ESS 充电功率与 IT、冷却功率相加，可能碰到设施设备或电网接入限额。电网恢复时既要恢复负载，又要恢复备用电量，必须限制充电和负载恢复的合计爬坡；在需要故障后吸收功率的电网场景，还应为储能保留充电余量。S025 p. 14 S018 pp. 152–153, 196–197

系统退出后的可维修性同样影响备用容量。集中 ESS 可以共享储备，分布式 BBU 将容量和故障影响域细化到机架；各层都需要确定模块更换期间的可用功率和能量。更换化学体系或关键结构时，原有热传播、冷却和保护证据也需要重新评估。S025 将非等同器件的改造和技术更换纳入生命周期管理，并要求形成退役与回收计划，使维护策略与长期可靠性计算使用同一套产品配置。S025 pp. 17–19, 38–42

把可靠性与安全系统一起纳入验收#

储能可靠性包含电芯、转换器、BMS、冷却、通信和配电，同时也包含火灾探测、排风及爆炸控制的持续可用性。S025 要求 HMA 检查单储能单元事件、管理或保护失效、HVAC 与通信失效，以及关键安全系统能否在事故中存活。需要运行的排风、探测与 BMS 自身要有应急供电，安全动作还要能将故障 ESS 与健康负载域隔离。S025 pp. 29–35, 38–42

验收证据应覆盖各层功能。清洁备用草案的 FAT／HIL 检验控制器对电网故障和并网到孤岛状态的响应，并将 HVAC、辅助损耗加入往返效率核验；SAT 包括黑启动、分级负载阶跃、额定功率放电能量、满载热检查和接口互操作。储能火灾传播试验则支撑布局、隔离和防护方案。把功率连续性与安全系统都作为系统级验证对象，才能形成可维护的备用架构。S029 pp. 17–19 S025 pp. 29–31

快速缓冲如何与母线环路协同，见电力动态；储能反向馈电、绝缘与火灾传播对架构的影响，见电源安全；完整设施到托盘的接入路径，见电源架构。
