冷却资格验证：从材料试片到动态系统验收

冷却系统的资格验证应形成一条可追踪的因果链：液体与材料在目标环境中稳定，部件能保持热、水力和结构性能，来自不同供应商的接口能共同工作，整机在负载和故障变化时仍保持约定的温度与服务状态。每一层试验都需要明确试样、介质、温度、压力、测量位置和通过条件，结果才能用于选型、第二来源和现场交接。

先冻结资格配置与判据#

试验对象应由冷板几何和表面状态、TIM、装夹方式、接液材料、连接器版本、软管、实际工质和浓度共同定义。测试报告还需保留样品批次、清洁状态、仪器校准、空白回路、运行方向与数据处理方法。否则，热阻变化可能来自 TIM 厚度，压降变化可能来自尾端管径，漏率变化可能来自气体与温度条件。

OCP 单相冷板试验规范覆盖设计与原型资格验证，包含 18 项强制报告项目：从泄漏、压力、热阻和压降，延伸到平面度、刚度、温循、冲击、振动、腐蚀、湿度与清洁。量产筛选和工厂验收则需要独立的抽样、节拍和接受限值。S008 pp. 8–10, 22 工程团队可以沿用同一测量定义，并为各阶段制定适配的验证覆盖。

热阻测量保留真实界面#

热阻试验把冷板通过推荐 TIM 安装到处理器堆叠或 TTV 上，先排净气泡，再稳定流量、加热功率与温度。规范采用 R=(T_s−T_l)/P，并要求多流量点曲线；典型入口液温条件为 45±2°C。S008 p. 14

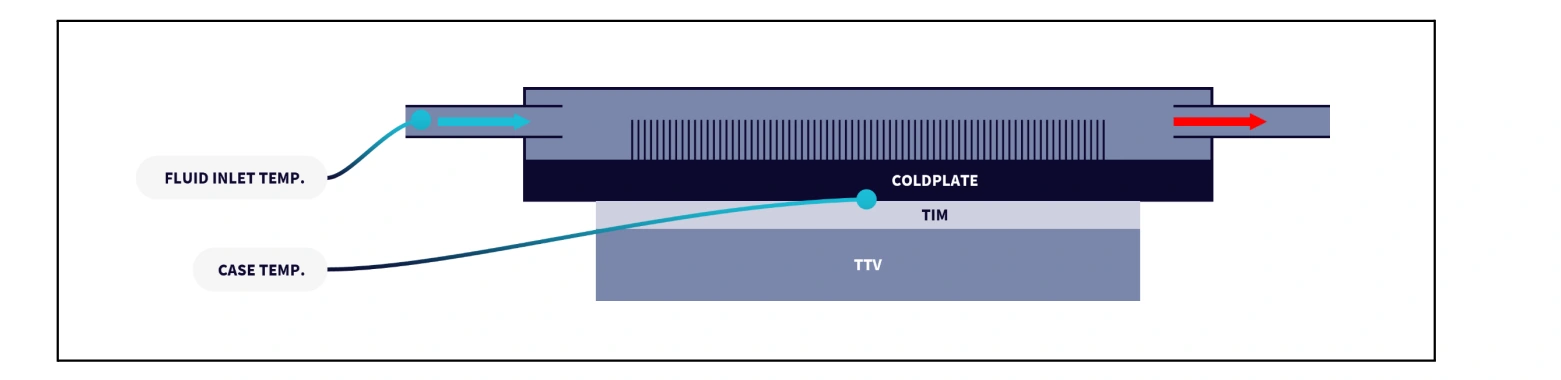

阅读下图时，重点看壳温测点相对 TIM 与 TTV 的位置，以及入口液温的位置。两者定义了报告中热阻覆盖的实际路径。对不同供应商的结果做比较时，应连同传感器位置、加热面积、功率分布和装夹状态一起比较。

原图：S008，物理第 14 页，Figure 2。冷板热阻试验的热电偶位置。

本文演算：若稳定后壳温 65°C、入口液温 45°C、施加功率 1,000 W，按该温差定义得到 0.020 K/W。入口液温测量产生 1 K 偏差，就会使结果变化 0.001 K/W，即该示例结果的 5%。在小温差、高功率场景中，测点与不确定度足以影响供应商排序。结温推算还需加入封装内部热阻和实际热点条件，见热边界文章。

压降试验同步建立另一条曲线。S008 要求扣除无冷板空白回路的阻力，典型覆盖额定流量的 25%–150%，至少六个流量点。热阻与压降应共同评估：某方案可以用更高流量降低热阻，但必须放回实际 CDU 可用压头和支路接口条件中验算。S008 pp. 14–15

密封、承压和结构覆盖不同失效模式#

气体微漏检测适合发现细小泄漏路径，压力衰减观察封闭试件在驻留期的压力变化，液压试验验证湿态密封与结构，爆破试验则得到破坏边界。测量介质和单位随方法保留，换算时还要处理气体、压差、温度与漏道条件。S008 pp. 11–13

条件来自 S008 物理第 12–13、17–21 页；具体冲击谱、振动谱和产品热性能限值由产品规格提供。

平面度与刚度应与热阻一起解释。底面形状影响 TIM 接触，受压或机械载荷后的挠曲会改变界面厚度。连接器与软管的侧向拉力又可传入冷板固定点，因此代表性安装边界尤为重要。S008 pp. 16–19 非运行温循中的空气试验验证的是该试样状态；满液运输还应按实际冷却液的冻结、膨胀与残液状态设计，详见维护与运输。

材料资格采用分离变量与功能验证#

水基液和 PG25 使用各自的化学试验条件。水基规范在改进 D8040 条件下给出铜、黄铜、不锈钢及适用铝材小于 0.1 mpy 的要求。PG25 基础规格则采用最终浓度、88°C、两周连续曝气和三平行，标准尺寸铜/黄铜失重上限 5 mg、不锈钢 2 mg。S001 p. 12 S002 pp. 14–16 报告应按选用的液体规范判断，并保留金属牌号和试片尺寸。

聚合物暴露试验同时观察材料变化与液体污染。PG 指南的典型条件为 65–85°C 六周，比较体积、硬度、质量、拉伸与伸长；室温液体空白、加热液体空白和未暴露试片帮助识别温度与材料的贡献。S010 pp. 30–39 试片阶段筛出明显不相容组合后，还应验证真实 O 形圈、阀门和软管的动作、压缩状态与寿命循环。

浸没组件扩展到整件功能。S013 推荐单相 80±2°C、14 天暴露，保留未加热、加热未浸没、加热浸没三组部件，并为液体建立对应对照。结果按部件生产功能目标解释，同时检查液体抽提污染。S013 pp. 13–19 工质材料文章进一步说明这些双向相容性机制。

互操作性用混合配对试验落实#

连接器的自身试验与交叉试验需要分别记录。UQD v2 自身验证每项至少五件样品，交叉验证要求覆盖至少三家其他供应商，交叉试验每项至少三件，并公开成功组合列表。热与机械循环中的指定项目使用同一组样品顺序执行，以观察累积磨损。S009 pp. 14–19

盲插还应在最坏啮合、径向偏移和角度条件下检验。PBMC 的测试矩阵覆盖对中、径向偏移、插头旋转、插座旋转、干态、静液与带流状态，并规定相关试验使用同一序列化阀对。S012 pp. 25–39 这使接口证据能够对应真实机架公差；详情见液体连接器。

从筛选试验走向量产与现场复核#

设计资格通过后，量产计划需要识别最可能漂移的制造变量：密封槽加工、钎焊与焊接质量、底面形状、清洁残留、装配扭矩和物料替代。气密、流阻或尺寸筛选可以覆盖其中部分路径，抽样环境与寿命试验再观察批次变化。选择何种方法，应连接制造失效分析与可检测性，而后确定节拍、误判风险和追溯粒度。S008 pp. 8–10, 22

例如，若生产线用短时气压衰减筛选密封，封闭体积、环境温度和稳压时间都应受控。温度回稳引起的压力变化会进入读数，软管与容器自身也可能贡献响应。设计验证中的长时或示踪气体方法可以建立参考，量产方法再通过相关性与重复性数据确认适用范围。这是由不同测量机制推导的验证安排；所采用的具体漏率限值和抽样要求应写进产品生产规格。S008 pp. 11–13

现场到货复核则承接另一组变化：运输温度、震动、残液和保护压力。设备即使保持外观完好，接口位置和封存状态仍需与装箱记录比较；现场接入后的充液、排气和压力检查，再为负载试验提供稳定起点。S011 的系统验证包含运输后功能、实际安装与更换、充液检漏和在线服务，使实验室资格与现场流程使用同一套器件及状态定义。S011 pp. 87–91

这种层级化安排也便于管理变更。更换工质或密封材料，优先回到相容性和相关循环；修改快接供应商组合，回到配对、压降和密封冲刷；提高供液温度，回到材料温区和热阻曲线。具体复测范围通过变更影响分析确定，并在记录中保留此前已验证配置和新配置之间的差异。S010 pp. 19, 25, 30–44 S009 pp. 19–21

系统验收重建动态路径#

冷板和连接器合格后，系统还需回答负载变化时的供液条件、泵压、温度峰值与恢复过程。Brazos 的资格计划明确提出 10→20 kW、20→30 kW 热负载阶跃，记录机组响应；同时验证风扇故障、泵故障、控制故障、遥测丢失和漏液检测，并报告流量、压差、温度、转速和 failsafe 事件。S011 pp. 85–86

对于实际项目，可以据此组织一条连续验收路径：稳定基线，施加约定负载阶跃，记录各层温度和流量响应，再按批准的工况注入单部件故障，最后完成隔离、维修和恢复。每个事件需预先给出阶跃幅度、爬升斜率、允许峰值、恢复时间、告警时延及负载处置方式。这些数值由被验收平台提供，写进 IT、电源和设施共同见证的记录。S014 pp. 65–68

共享回路的验证应覆盖最不利支路和冗余切换。剩余机组需要同时满足热量和压头，停泵后的回流、过滤器维护旁路、换机后的排气和液位恢复都应进入测试。Brazos 对整台 aCDU 在线换出设置了剩余共享机组能力的条件，并要求模拟安装、充液、采样、补液和热插维护。S011 pp. 58–59, 91

最终证据包应能从某个器件温度异常追到对应的流量、材料、接口、测点和测试配置。交付内容包括完整曲线、原始时间序列、校准与空白数据、试样批次、失效后的照片和分析，以及整改后复测。这样，资格结果既能支撑当前交付，也能明确下一次换芯片、换液体、换连接器或扩大机架规模时需要补测的环节。
