AI Factory设施设计的核心是把计算容量转成可安装、可连续运行、可维护的物理能力。一个机房既要承接满载功率、冷却流量和结构重量，也要让整柜运入、泵和过滤器拆出、电源扰动后恢复，并为下一代设备保留接口。设计对象因此从单个机位延伸到机架排、冷却服务域、电气区块和并网点。
OCP Open Data Center for AI将可适配多代架构的设施、time to first token以及供应链对齐列为共同目标。Deschutes提供2 MW CDU与Redmond热通道接口的具体实现，后续下一代ML设施原则则把密度、物流及顶部空间推向新的设计包络。把这些材料结合，可以形成一条从参考设计到项目验收的工程路径。S051 pp. 7–10 S099 pp. 11–18, 53–66 S053 pp. 7–9
从设备额定值转到排级与服务域预算#
2027–2028下一代设施原则采用沿机架排长度的kW/ft组织容量。混合平均基线为25 kW/ft，并分别要求25 kW/ft液冷能力和15 kW/ft空气冷却能力；高密度区域峰值IT达到350 kW/ft，液冷与风冷分别按335和15 kW/ft规划。混合平均描述全厅负载构成，峰值描述局部高密度位置，不能把峰值乘全部排长代替真实配置。S053 pp. 8–9
两套预算必须相遇：总量预算确认变压器、UPS和冷源容量，局部预算确认某段排内母线、歧管及接口能承受的负载。本文以10 m排长作演算，25 kW/ft约为82 kW/m，对应约820 kW混合负载；其中若一小段安装高密度机器，应按其局部峰值单独扩大支路和连接能力，再检查能否在全排预算内同时运行。
冷却容量还受管径和流速限制。S053在3 m/s流速下比较连接尺寸与每千瓦流量：2英寸接口在1 L/min/kW条件下对应约365 kW，在1.5 L/min/kW下约243 kW。功率提高时，可以增大接口、增加drop数量或拆成多回路，同时验证压力损失、快接和维护空间。S053 p. 9 流量与热量的基础关系见液冷回路。
Deschutes将热交换、泵送和水质维护组合成可交付单元#
Deschutes 1.0.0的CDU热负载为2000 kW，设施侧与IT侧流量各500 GPM，目标approach温差3°C，IT侧可用压差80–90 psi，液体运行温度18–55°C。approach是IT供液温度减设施供液温度；它描述换热器两侧冷端的温差，区别于IT设备供回液温升。S099 pp. 11, 18–23, 27

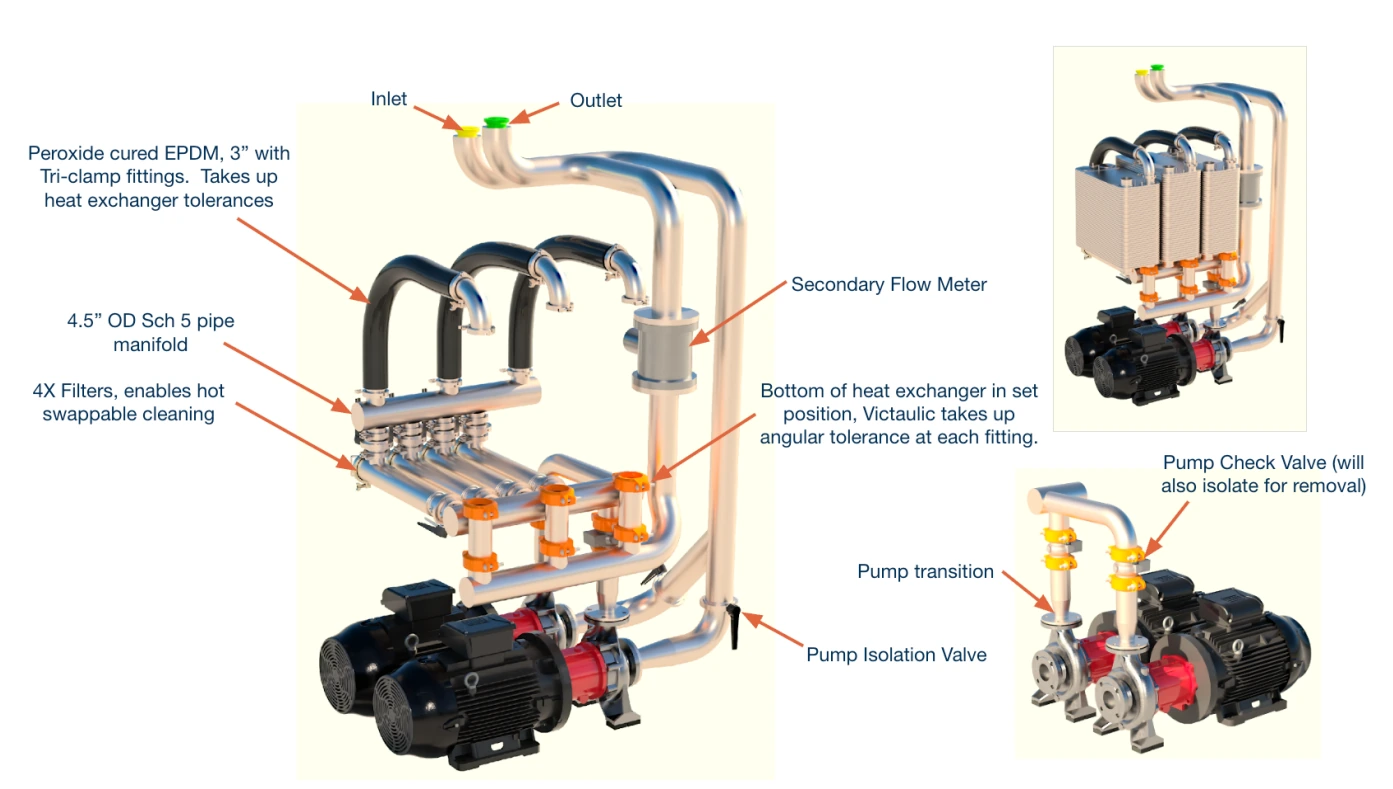

下面的二次侧原图应沿过滤、泵、换热器和供水路径阅读，特别注意泵隔离阀、止回阀、过滤器与流量计的位置。每个维护断点都位于真实流路上，改变它的状态就会改变剩余水力路径。
原图：Project Deschutes，Figure 3.3.2，物理第14页。S099 pp. 12–16
该设计采用三个双程换热器并联，降低压降并提高换热能力；两台无轴封泵按N+1组织，每台选型点为500 GPM、112 psi、37 kW。泵出口的扬程还要抵消CDU内部阻力，所以IT端可用压差与泵选型压差具有不同测量边界。S099 pp. 19–24
以水的体积流量换算，500美制GPM约为31.5 L/s。若暂取密度1 kg/L、比热4.18 kJ/(kg·K)，2 MW对应的供回液温升约15.2°C，这是本文热平衡演算。PG25需要代入相应密度、比热和黏度重新计算，其泵送与压降也不同。资格试验因此要求在DI水基冷却液和PG25条件下分别验证，而非只换一张介质兼容声明。S099 pp. 18–23, 67, 79–80
过滤分成设施侧500 μm滤网、IT侧25–44 μm过滤，以及约3 GPM的0.2 μm旁流微过滤。材料接液面使用不锈钢、铜、EPDM等匹配组合，并限制特定镀镍黄铜应用。粒子控制、化学兼容、换热与泵能耗相互约束，详见冷却介质与材料。S099 pp. 12, 16, 21
控制与维护决定额定能力能否持续提供#
默认控制中，泵调速维持供回液压差，设施侧阀门维持approach温差；另可选择定流量、供液温度、回液温度、转速或阀门开度模式。两类执行器分别主要作用于水力供给与换热，调试要观察多个CDU并联、负载突变和单泵失效时的耦合响应。S099 pp. 25–28
遥测需要覆盖四个歧管的温度与绝对压力、泵转速和功耗、设施阀位、流量、漏液及电机过温。PLC通过IPv4/IPv6的Modbus/TCP读写，现场HMI与远程控制都需验证相同功能。运行数据既用于调节，也用于判断过滤压降、泵性能和换热能力是否退化。S099 pp. 26–28, 75, 80
维护空间必须在模型中真实占位。Deschutes分别给出前后拆泵、抽出过滤器、维护VFD、膨胀罐和控制面板的净空；二次侧流量计维护需要停CDU。高可用设计据此确定哪些FRU可在线更换、哪些需要隔离整个CDU，以及同一水力服务域是否还有其他可用路径。S099 pp. 25–26, 39–45
热通道是电、液、布线与结构共用的接口骨架#
Redmond围绕28英寸宽IT机架组织成排部署，机架前面对齐，深度差由封闭空间补偿；RDHx独立锚固到地面。每侧允许四条600 A母线槽，支持“4 makes 3”供电，参考接口按三路可用时每机位90 kW、1秒时间尺度定义。S099 pp. 53–55, 60–64

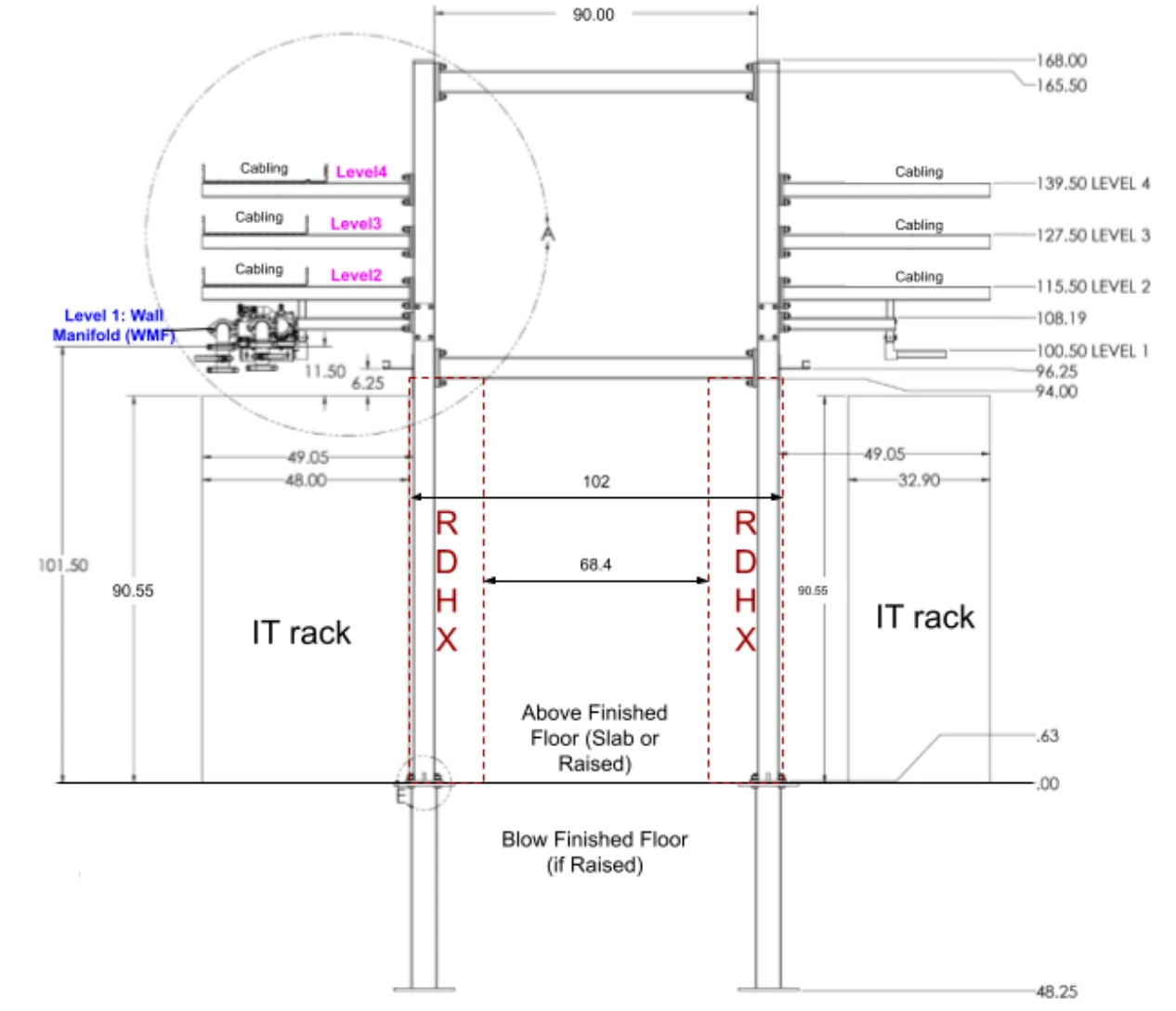

读下面剖面时，先看完成地面以上的四层标高，再看热通道、RDHx和两侧机架关系。100.5英寸层用于墙式歧管，115.5、127.5和139.5英寸用于布线；固定这些标高可以让多家设备在同一空间中装配。母线槽与部分设施水管的具体布置则保留项目调整余地。S099 pp. 56–60
原图：Project Deschutes，Figure 18.4，物理第57页。S099 pp. 56–59
设施代际变化需要独立管理。下表把两份设计的关键条件放在一起，表示空间包络随设备形态演进；项目采用哪套接口，应与具体机器和配套设计绑定。
| 设计对象 | Deschutes / Redmond | 下一代ML设施原则 |
|---|---|---|
| 时间与用途 | 2026年2月参考实现 | 面向2027–2028及以后 |
| 顶部空间 | HAC总体高度14 ft | 两busway配置最低净高18 ft，更多层级另核算 |
| 机架空间 | 宽28 in、深不超过50 in、高80.7–90.55 in | 行布局表预留高100 in、深71 in |
| 通道 | 冷通道54 in起，RDHx间热通道68.4 in起 | 冷通道82 in起，热通道54 in起，运输通道12 ft |
| 重量 | CDU湿重约6900 lb | IT rack设计目标8000 lb，sidecar加IT组合15000 lb，另计搬运设备 |
对应原始条件：S099 pp. 16, 54–57 S053 pp. 7–8。
并网性能从计算负载延伸到冷却恢复#
并网点POI看到的是整个园区的聚合响应。S075定义计算负载的电压穿越与故障后有功恢复，电压按标称值的p.u.表示：0.80–0.90 p.u.至少穿越2 s，0.50–0.80为0.5 s，0.35–0.50为0.25 s，低于0.35为0.15 s。正常电压回到0.90–1.10后，故障前计算负载的90%须在2 s内恢复。S075 pp. 15–16
在0.50–0.90 p.u.期间可按电压比例降低有功，低于0.50可降至任意值；1.10–1.20 p.u.则要求维持恒功率1 s。把POI电压、整流器响应、储能及恢复过程一起建模，才能检查保护是否误跳、储能是否平滑接管和回电是否造成第二次扰动。S075 pp. 15–20
冷却负载的VFD行为单独处理，部分设备恢复需要分钟量级。计算侧能否继续运行取决于热惯性、可用流量和恢复速度。Deschutes的非理想电源验证相应要求记录泵、PLC、系统压力和流量，检查电压扰动和50/60 Hz电源切换后能否自行恢复，并检查水锤等异常。供电与冷却应在共同故障时间线上演练。S075 pp. 17–18 S099 pp. 76–78
OCP Ready提供场地尽调的分类骨架#
资料中的OCP Ready文件是具体场地自评。S074虽然标题较通用，内容实际是Lisbon LIS01的三页rev1.15表。它与其他v2表一起提供七类尽调对象：园区接入与物流、IT技术空间、电信、服务、效率、开放性及认证；每一项要结合Parameter、Result和Notes阅读。S074 pp. 1–3
| 分类 | 对AI Factory交付最有价值的检查 |
|---|---|
| 园区接入与物流 | 卸货、门洞、运入通道、坡道、货梯与搬运载荷 |
| IT技术空间 | 地面均布/集中/滚动载荷、净高、供电、冷却、封闭及机位密度 |
| 电信 | 多样路由、MMR及其独立供电冷却、到机房路径 |
| 服务 | 备件、关键响应SLA、remote hands及工作空间 |
| 效率 | PUE设计与实绩、WUE/CUE监测、运营协同 |
| 开放性 | 设计文件、PUE信息、BMS/PMS遥测访问 |
| 认证 | 已取得、申请中及备注说明的具体状态 |
v2表中的常见示例包括2.75 m高、1.6 m宽的无障碍运入通道，3000 kg级货梯，4.5 m净高、1221 kg/m²均布地面荷载、A+B电源、至少12 kW的机位密度条目，以及MQTT Broker等遥测交付选项。它们构成初筛字段，具体AI机架仍按真实满载重量、液路和电源接口验收。S076 pp. 1–3
实例差异能暴露需要深化的问题：TY1-DC1净高按3.65 m的Acceptable项申报、发电机备注40 s；TY1-DC2备注5 t货梯、4.7 m净高及机械负载先切换的顺序。Novva SLC East的货梯选择1300 kg级Acceptable项，重柜运输就需核查真实路径及设备条件。S084 pp. 1–3 S085 pp. 1–3 S090 p. 1
版本比较也要保留。Global Switch Amsterdam、Hong Kong及Stellium使用v1/rev1.4，部分净高、冷通道及发电机字段与v2不同；Aligned的七对rev1.14/rev1.15属于相同站点的版本快照。S090和S091经SHA256核对完全相同。按站点及版本归并这24份表，可得16个站点，避免将重复文件当成独立样本或把规划容量当成已交付容量。S086 pp. 1–3 S087 pp. 1–3 S088 pp. 1–2 S083 p. 1 S089 p. 1 S091 pp. 1–3
用完整系统试验收束交付#
Deschutes要求供应商在实验室搭建mock data center，安装CDU、主次侧管路和墙式歧管，先验证dry fit，再进行压力、冲洗、填充、排气、电气、通信和湿态功能测试。系统水力验证进一步接入六个具有客户规定压降/流量特性的机架模拟器，检查不同泵速下的流量、压差和功耗。S099 pp. 83–86
资格验证还覆盖压力循环、材料、运输、接地、单泵故障、维护及长周期退化。设施交付由此形成闭合证据：接口图确定“装在哪里”，设备曲线确定“能提供多少”，故障试验确定“异常时剩多少”，维护演练确定“如何恢复”。将这些证据与配置和遥测送入数字孪生，后续扩容才有可复用的工程起点。
