液体回路的热量、压头与动态平衡

液体冷却回路同时搬运热量和分配压头。热量守恒给出需要多少流体，水力网络决定这些流体能否到达各个冷板，控制系统再决定负载与拓扑变化时能否维持温度。把三个问题放在同一张运行图上，才能从单机冷板走到可扩展的机架系统。

从热负荷分解供回液条件#

单相支路满足：

其中 P 是进入该支路液体的热量，ρ 为工作温度下的密度，V̇ 为体积流量，c_p 为比热，T_s、T_r 分别为供回液温度。机架电功率应先按进入液体、进入空气以及其他路径的热量分账。支路允许温升还要与器件下游热点和结温预算一起检查。S014 pp. 14–17, 27–29

以本文演算说明数量级：假设 100 kW 热量全部进入水侧，水的密度取 1,000 kg/m³、比热取 4,180 J/(kg·K)，设计温升 10 K，需要约 2.39 kg/s，即 143.5 L/min。若假定 20 条等负载并联支路，每条需要约 7.18 L/min。此时连接器选择应从单支路流量和允许压降开始，机架总接口再按总流量选择；两种位置承受的服务要求不同。

PG25 的计算使用成品供应商在工作温度下提供的物性。S002 要求黏度、热容量、密度和导热率覆盖预期运行区间及运输储存的低温条件，并直接测量最终配方。只替换比热会遗漏黏度对压降、泵效率及流量分配的影响。S002 pp. 19–20

压头沿最不利路径分配#

一条设备支路的阻力包括供液歧管局部损失、入口快接、软管与弯头、冷板、出口快接以及回液歧管。串联段累加压降，并联段在共同节点间满足压差相等、流量之和等于干管流量。每个冷板的流量会随自身阻力、安装位置和其他支路的接入状态变化。

常用部件拟合式为 Δp=A V̇²+B V̇。二次项和一次项分别保留不同流动贡献，系数必须与单位一起使用。UQD 规范要求以 L/min 为流量单位、psi 为压差单位报告 A、B，并测至少六个流量点，覆盖额定流量的 25%–150%。试验先测含接头的回路，再测去掉接头但保留相同管件的空白回路，扣除背景阻力。S009 pp. 15–16

对固定几何、摩擦系数变化较小的流动区域，压降近似随流速平方增长，液压功为 P_hyd=ΔpV̇，泵电功率再除以泵与驱动的综合效率。这使提高流量成为一个代价递增的手段。S014 pp. 86–89, 92 延续上述本文演算，143.5 L/min 对应约 0.00239 m³/s。若外部网络需要 100 kPa 压差，液压功约 239 W；假设综合效率 50%，电功率约 478 W。这个数尚未包含 CDU 内部损失和其他回路的泵功。

泵出口压力也要与流动压差分别管理。前者影响部件承压、泄压与密封，后者驱动流动；填充压力、最高点压力、泵吸入口条件和瞬态压力共同决定回路的压力范围。对换热能力足够的冷板，过高内压仍可能通过结构变形改变接触热阻，详见热边界与冷板可行域。

TCS 与设施交接有两种典型拓扑#

液—液 CDU 把 TCS 与 FWS 放在换热器两侧。TCS 可以维持适配冷板、软管和快接的水化学，FWS 则承接设施尺度的水处理与排热条件。设计时需要同时给出两侧流量、入口温度、允许压降与换热器接近温差。扩大换热面积可以降低接近温差，通常又会增加体积、成本或水侧阻力；这组取舍需要与芯片允许供液温度联合求解。S010 pp. 3–4, 9 S014 pp. 29–31

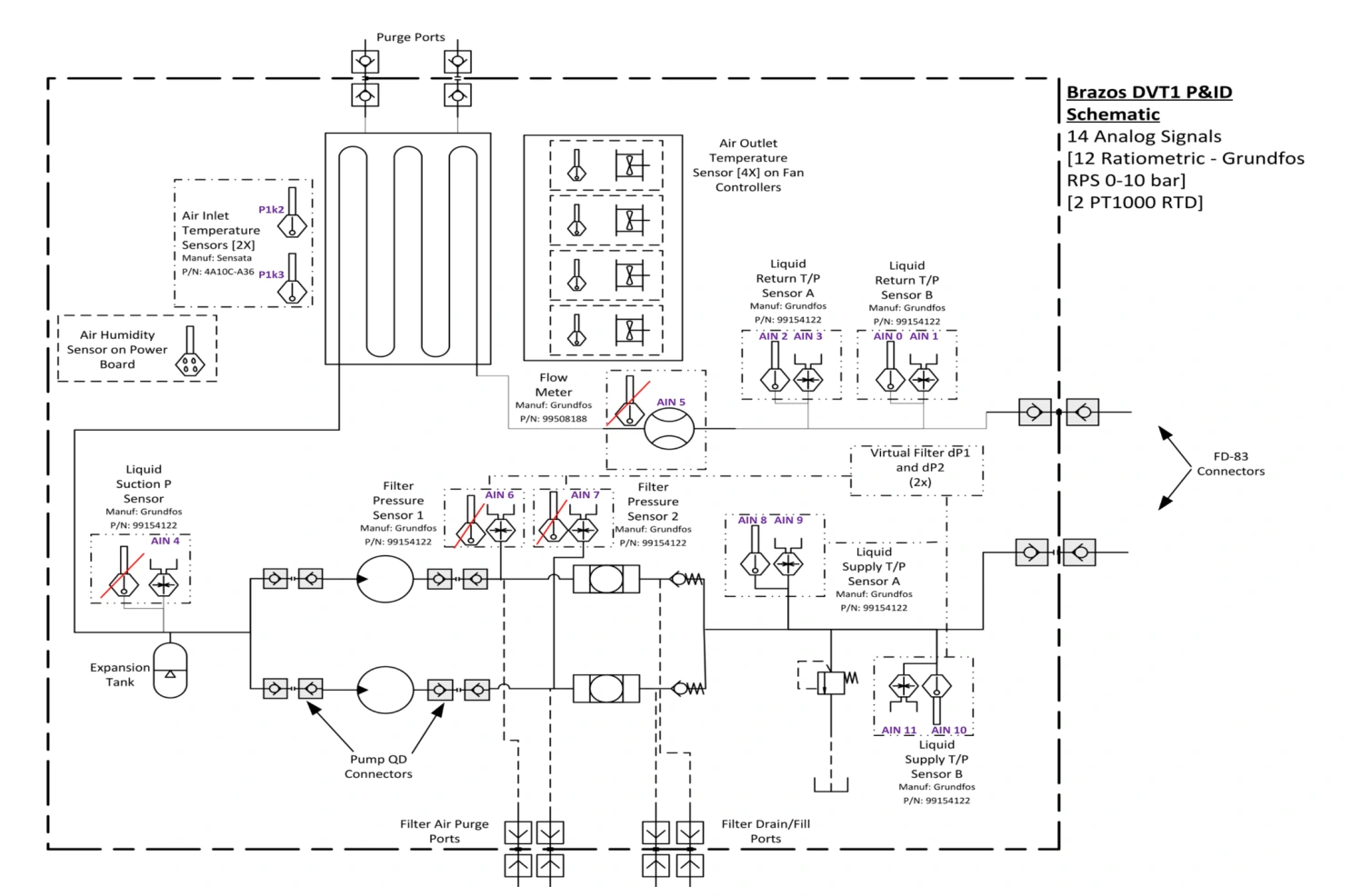

Brazos 展示了液—气支路的具体实现。阅读原图时，先沿下部两个并联泵和过滤器追踪供液，再看右侧成对的供回液温压传感器，最后看上部盘管、风扇和左侧膨胀罐。泵的可维护性、过滤监测和热交换在同一回路中相互约束。

原图：S011，物理第 18 页，Figure 3.4。Brazos 水力回路与传感器；图内 FD83 为示例连接器。

三台 aCDU 通过共享机架歧管服务相邻 IT 机架，热量由液体进入机房空气，再流向热通道。每台机组含两台并联泵，泵支路配止回措施，避免停机泵形成回流路径。过滤器、排气口、充排液口和膨胀罐承担启动、日常维护与体积变化的处理。S011 pp. 12–21

用逐工况数据判断容量#

Brazos 的机架规格表给出 DI 水 19 GPM、外部液体压差 25 psi、60 kW 热负荷、约 8°C 接近温差。其性能表还提供热负荷与风扇转速的组合，其中 60 kW 一组如下。S011 pp. 13–19

转录自 S011 物理第 19 页 Table 4.1 的 60 kW 列。该表标题给出的名义 12.8 GPM 与这一组逐格数据不同；本组流量换算为约 19.3–19.5 GPM，外部压差均为 25 psi。

这些列显示了空气侧对供液条件的直接影响：液体温升大致保持，风量增加使盘管接近温差明显下降。按 100% 风扇列和该规范的定义，若冷进风为 30°C，本文演算得到冷供液约 37.5°C、热回液约 49.4°C。继续把这两个温度带入冷板热阻曲线，才能判断器件余量。S011 pp. 19, 69

风扇功率还需按模块与整柜区分。Table 4.2 的单模块 100% 转速点为 7,000 RPM、1,982 W 风扇功率、2,622 SCFM；规格表的单模块最大 4 kW 则是另一项总功率边界。ACFM 与 SCFM 的计量条件也应保留。S011 pp. 14, 19 对现有机房，这些数据让空气处理能力、排风背压和局部回流成为液冷容量评估的一部分。

控制器要维持约束并处理拓扑变化#

Brazos 的默认泵控制维持供回液压差，默认风扇控制维持接近温差 T_liquid,supply−T_air,in。泵侧主要保持设备支路的驱动力，风扇侧主要维持液—气换热条件。规范同时列出最高回液温度与最高排风温度的优先控制，以及冗余传感器不一致时的降级取值规则。S011 pp. 68–71

定压差控制使新增并联支路后更容易恢复节点压差，但实际支路流量仍依赖阻力曲线。定总流量控制则在支路断开后重新分配流量，剩余支路可能增加流速。选择模式时要检查冷板最小流量、连接器最高流速和维护隔离动作，并通过实际网络或等效阻力负载验证。

共享歧管带来模块级冗余，也扩大故障影响面。规范允许整台 aCDU 在线换出的条件，是其余共享机组仍能承担 IT 热水力需求；每台机组中的热插拔泵、风扇或过滤器需要各自的隔离和控制配合。启动时先确认有液再启泵，通信丢失、传感失效、T2 上层控制超时也必须落到明确的本地运行状态。S011 pp. 58–59, 68–72

过滤、排气与膨胀罐占据真实水力位置#

过滤器的初始压降属于正常预算，随污染累积上升的压降则改变泵的运行点。采用全流过滤时，主回路全部流量经过滤芯，双联结构可让维护切换更容易实现；旁滤把部分循环流导向过滤支路，可以减小滤芯堵塞对主流量的直接影响。PG 指南建议结合最小流道尺寸、过滤效率、污染负载与滤芯寿命选择，Brazos 则把过滤压差和在线服务安排放进具体回路。S010 pp. 25–28 S011 pp. 15, 18, 58

排气与膨胀容积解决另外两类状态变化。充液后滞留气体会改变有效通流、噪声和测量稳定性，设备接入也会再次卷气。供回温度、流量和压差的异常组合有助于识别问题位置，但处置仍需利用设计好的高点排气、低点排液和液位测量。膨胀罐为温度引起的体积变化提供容积，并参与回路压力条件；其额定压力与容积应按整个系统选定，随设备自带的小罐也要检查保护范围。S010 pp. 59–60 S011 pp. 14–21

一个便于现场使用的诊断次序是先确认测量和控制状态，再比较热账与水力账。若相同负载下流量下降、液温升上升，同时过滤压差增大，可优先检查过滤与堵塞；若各支路流量维持而供液温度整体升高，则沿换热器和设施热汇查找。这个次序是基于能量守恒与网络关系的工程推演，实施时还要排除传感漂移、旁路和热负荷测量差异。S010 pp. 77–84 S011 pp. 68–71

现场容量评估应保留维修配置。在部分模块停机、过滤器切换或一个支路断开时，重新求解流量分配，并检查剩余模块的风量、泵压与控制上限。Brazos 资格计划要求测量有无冗余配置下的液侧与空气侧能力曲线；这种做法使“可在线维护”对应到实际运行点。S011 pp. 85–86

两相回路改用焓差约束#

两相介电冷板的能量守恒可写为 P=ṁ(h_out−h_in)。当主要变化为饱和两相干度时，近似项是 ṁh_fgΔx；入口过冷和出口过热再分别加入显热。这个展开比直接使用完全汽化的 ṁh_fg 更适合部分蒸发支路。相变带来高单位质量吸热能力，也引入汽相输运、饱和压力与局部干涸约束。S003 pp. 10–13 S014 pp. 42–44

S005 建议蒸发器至冷凝器段总压降控制在 0.2 bar 以下，并分别设计液相与汽相管路。新设备接入带入的不凝气体需要监测和排除；凝结过程与缓冲容器液位同样进入控制逻辑。S005 pp. 13–17 这条路线的验收应使用其自身的汽液状态和服务方法，具体接口选择及充排液瞬态见液体连接器与服务接口。
