高带宽闪存的主机与媒体协同

高带宽闪存 HBF 将大容量 NAND 堆栈放到 xPU 附近，以多个独立主机通道并行读取，服务容量大、读占主导的模型数据。这个设计把传统存储层的一部分调度责任移到主机：模型如何跨通道分布、如何凑齐媒体页、何时刷新和重写、如何处理容量退役，都直接影响应用带宽。其基础是基底裸片在高速主机接口与 NAND 媒体之间完成协议、调度和纠错。S060 pp.15–26,112–123

基底裸片把接口并行变成媒体并行#

HBF 组织包含三部分：Core die 由 NAND 裸片堆叠构成，Base die 位于底部并管理流量，TSV 在基底与媒体之间传递信号。规范的容量示例采用 16 个 NAND die、最多 16 个独立主机通道，单堆栈为 512GiB；每个主机通道访问自己的媒体集合，各通道独立时钟，通道之间无需同步。S060 pp.15–19

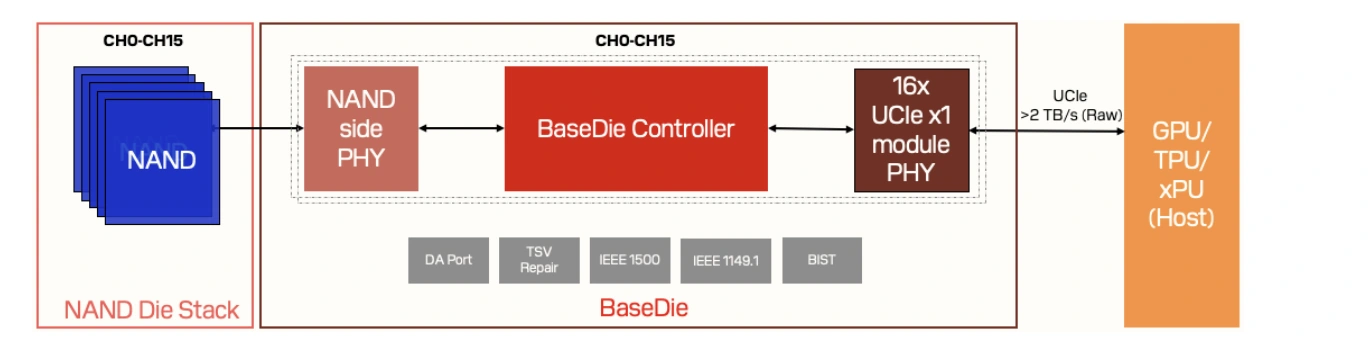

下图应沿右向左阅读：主机请求经过 UCIe PHY 与 BaseDie Controller，进入 NAND-side PHY 和媒体堆栈。底部的 TSV repair、IEEE 1500、DA port 与 BIST 显示，基底还承担封装修复、调试与测试；它既是高速数据路径，也是媒体生命周期的控制节点。

原图：S060，物理第 17 页，Figure 1，Base Die High-level Organization。S060 pp.17–19

每个主机通道包含独立 UCIe 链路，mainband 数据宽度为 64 位，并有 1 位 sideband 路径。基底的 UCIe controller/PHY 对接 xPU，Base Die Controller 管理 host command、core command、ECC、读写擦状态、NAND 初始化、坏块与 TSV 冗余，并安排从 core 到 host 的数据传输。主机全局地址先分配到各 UCIe 本地通道，再由基底映射到 bank、die、block。S060 pp.18–24

独立通道是一条重要的扩展边界：某通道收到的请求无法访问其他通道媒体。主机必须在加载模型时把可并发访问的数据展开，随后用足够多的 outstanding 读取同时推动这些通道。对主机而言，总容量是多个本地线性空间的组合；高带宽来自对这些空间的协调使用。

主机接口峰值需要媒体与协议一起供给#

规范表 2 的计算以每 lane 32GT/s、每通道 64 位、16 个通道为基础：每通道原始 256GB/s，总原始 4096GB/s，按 75% AXI link-layer 效率得到每 cube 有效 3072GB/s，即十进制 3.072TB/s。表 4 将这一值列为最高 speed grade 的最大用户带宽；文中特征列表另有 3.072TiB/s 字样，本文沿用表 2、表 4 可复算的十进制口径。S060 pp.15–16

这些是规范的接口计算与能力目标。应用接近该带宽，需要通道、bank 和 die 级并行与其相匹配。通道内可配置 1、2 或 4 个虚拟 AXI 接口，容量平均分配给各虚拟接口，主机可以按 64B 的倍数选择交织粒度。规范给出的四 AXI port 示例中，所有接口在 4KiB 交织下同时返回，能够最大化读取带宽。S060 pp.16,22–24

UCIe 采用 streaming protocol 和 latency-optimized 256B Format 6 flit。AXI 消息在协议层打包为 flit，并要求各 AXI channel 独立流控，减少不同通道之间的阻塞；HBF 还基于 AXI-over-UCIe 的 HBF profile 加入同步、用户位、ID 与错误消息。S060 pp.25–29,78 这条路径上的带宽会同时受 flit 效率、请求深度、媒体 sense 与返回数据调度约束。封装内接口体系可结合芯粒系统与传输分层阅读。

64B 主机读与 4KiB 媒体页之间有一个工作集#

HBF 主机读以 64B 为粒度，地址需 64B 对齐，单次读范围最多 4KiB，且不跨 NAND 页边界；媒体页大小为 4KiB。不同 AXI ID 的读取可以乱序完成，同一 ID 维持顺序；同一 bank 的 sense 请求严格排序。每个 bank 支持至少容纳两个页面的 cache buffers，命中且不违反顺序时由基底立即返回。S060 pp.15,56–57

这形成一个介于媒体与主机之间的页缓存工作集。若应用连续取一个页面中的多个 64B 切片，首次 sense 之后可从 cache buffer 返回后续片段；若在同一 bank 上交错访问多个页面，较早页面可能在读取完成前被后来的页面驱逐。规范建议在发出会驱逐首个页面的第三个 4KiB 地址前，先读完首个页面。S060 p.57

以本文工程算例说明：某算子需要一组相邻的 4KiB 权重，将其拆成 64 个 64B 读请求并安排不同 AXI ID，可与通道内并行配合；若只读取这个页面中的一个 64B 后就切到下一个不相关页面，主机有用字节仅占媒体页的 1/64，即 1.5625%。具体媒体操作与缓存命中会影响真实放大系数，但这个比例提示了布局方向：将同时使用的权重、scale 与索引尽量组织进共同的读取单元。低精度表示降低数值字节数后，也应重新检查这种页内利用率。

普通读可由基底聚合调度，batch-read hint 则向基底传递批次信息，使调度无需继续等定时器。对图执行器而言，这意味着编译期已知的一组权重访问可通过批次语义暴露给设备，而零散、未知依赖的读取更依赖缓存与实时排队。评估指标应同时包含连续页带宽、稀疏小读延迟与混合访问下的尾延迟。S060 pp.56–57

写入路径把 NAND 顺序约束暴露给主机#

媒体写以完整 4KiB 为单位，基底先收齐数据，再写入 Core die；host write 为 non-posted，完成响应在媒体写入后返回。主机开始一个 4KiB 写入后，需在初始化时配置的超时内交齐整页；同一 NAND block 内页面需顺序写入，可同时操作多个不同 block。page 0 写入会触发对应 block 自动擦除。S060 pp.58–60,121–123

这适合以批量加载和重复读取为主的权重层：加载阶段按通道和媒体顺序写入，运行阶段展开多通道读取。频繁小更新的可写状态则需要主机缓冲合并、独立布局或其他内存层承接。若一次 4KiB 写仍在收集部分数据，此时同地址读命中已到达部分可以返回，命中尚未到达部分则产生指定错误。应用层的发布顺序与完成语义必须匹配这个行为。S060 pp.58–59

可选 scratchpad SRAM 提供另一条路径。各 UCIe 通道拥有独立 SRAM 空间，由主机管理内容和有效性，支持高优先级、低延迟读写，可用于临时激活或层间缓冲，掉电后数据丢失。SRAM 写为 64B 粒度，绕开 NAND 整页收集和编程过程。其容量及支持情况从产品配置获得。S060 pp.16,57–58,116 分层设计由此可包含 HBM、HBF NAND、可选 SRAM 以及主机缓存，各自承接不同访问频率与可变性的数据。

主机管理让大容量伴随可控维护#

0.7.0 基底裸片规范的可靠性章节还给出上电 85°C 条件下 24 小时数据保持的规格，以及 0–105°C 的结温工作范围；endurance 与 read disturb 参数由具体产品提供。设备寿命按十年或 endurance 指标达到上限两者先到者界定，host 利用最大和平均 program/erase cycle 信息管理剩余寿命。S060 p.106 因此容量层需要持续的副本、刷新和寿命监控，长期模型母本可保留在持久存储中，HBF 承接计算附近的可重建工作集。

温度响应分为 normal、light throttling、severe throttling 与 shutdown。轻度节流可降低速度；严重节流通过 CATTRIP 报警，并在处理在途命令后撤销 AXI Ready、停止继续发放 credit，形成对主机的背压；温度继续上升则关闭设备。RTT、LTT、STT 阈值定义恢复、轻度与严重节流的迟滞关系。S060 pp.106–108 应用看到的带宽下降因此可能来自热控状态变化，采集链路应将温度、credit、错误和通道吞吐放在同一时间线上。

HBF 的磨损均衡可以由 host/xPU 负责，也可采用产品特定的 Base-die-driven 方案。规范提供 zone remapping：每通道分为等容量 zones，主机读取或维护各 zone 的 program/erase cycles，再在热区和冷区之间交换映射。交换前必须保证相关数据已无效，并停止后续读取。HBF 通过映射改变未来写入位置，现有有效数据的搬移与垃圾回收需要主机软件组织。S060 pp.117–118

读取也参与寿命管理。媒体 retention 与 read disturb 要求定期刷新，规范在软件指南中给出通常 24–48 小时的刷新示例，具体间隔与最大读取次数由产品可靠性参数确定。把刷新与在线任务交织时，同一 die 的刷新与读请求要错开，以控制额外延迟。S060 p.118 规划一层大容量权重缓存时，可保留可重建的备份副本，按通道分批刷新，并把维护带宽从峰值带宽中预留出来。

错误返回进一步连接设备与主机。高可纠错错误可返回有效数据并要求刷新；UECC 可能要求重试或从备份重建；不可恢复的 block、bank、die、channel 会报告退役粒度，主机更新可用容量与分配图；临时恢复状态则要求等待后再访问。S060 pp.59–60,118–123 HBF 的安全功能也以产品选项给出，包括上电数据失效化和 sanitize，需与模型副本管理及设备退役流程一并选择。S060 p.124

以模型访问模式安排容量与带宽#

模型压缩还会改变媒体调度。OFP8 的 E4M3/E5M2 让每个数值占 1B，块 scale 和索引随布局加入；同一层权重的总字节减少后，既可在固定容量中保留更多模型，也可在同样通道带宽下更快地完成读取。S062 pp.10–16 若把一个专家的热权重集中在少数通道，压缩带来的容量收益与通道负载不均会同时出现。可将大矩阵按读取块跨通道交织，把小而频繁的元数据放在易命中的缓存或可选 SRAM，并记录每个张量的真实页占用，保持数值布局与媒体布局一致。

当容量池进一步跨多个计算节点，HBF 的封装内 UCIe 路径与远端内存访问路径具有不同延迟、协议和故障条件。开放光子架构以更远的高带宽域讨论 KV cache、expert weights 等工作集的可达性，但主机依旧需要决定哪些状态留在本地、哪些可分布或重建。S056 pp.54–61,190–192 因此可先把 HBF 定位为节点附近的大容量层，再用实际读粒度、复用距离和任务依赖判断远端扩展。吞吐预算中分别列出本地页缓存、媒体 sense、通道并行和网络传输时间，可以避免容量指标遮蔽关键路径。

单模型服务的示例把 QKV、输出投影及前馈层权重按 4KiB×N×16 通道展开，其中 N 取决于每通道可并行 bank/plane 资源。读取时尽量在一次媒体读周期内启动这组页面，持续向 xPU 供给数据。S060 p.125 因此 HBF 的重要软件资产是“模型到通道和页面的映射”，它与调度器选择 batch、专家放置和请求并行度共同决定有效带宽。

多模型服务还可以采用独占通道，减少不同模型在同一媒体资源上的碰撞，代价是单模型无法同时使用所有通道的总带宽。规范的 KV cache 例子进一步允许按通道分区，将写入模式不同的权重和 KV 分开：均匀分组便于磨损均衡，非均匀分组按模型大小分配容量。S060 pp.126–130 选择标准由并发服务方式决定：单模型极致带宽、多模型隔离和容量利用率，分别对应不同的通道占用与重写计划。

通道分区也会改变压缩后的收益。低精度计算篇用同一个专家 tile 演算了 FP8 数值加 scale 如何从两页压进一页，再把 32 个 tile 分到 16 个独立通道，使简化冷读轮数从四轮减到两轮。若为了多模型隔离将该专家固定在少数通道，它仍保留容量和页数收益，并行读取时间则取决于获配的 bank 与通道。模型放置由此要同时回答三件事：一次执行真正用到哪些页，这些页能否并发，以及刷新、更新和其他模型会占用哪些相同资源。S060 pp.56–57,125–130
