低精度计算的表示、缩放与数据路径
从 OFP8 数值边界连接到累加、模型布局和跨卡通信
拆解 E4M3 与 E5M2 的精确值域、舍入和溢出行为，推导缩放粒度、归约策略、存储页利用率与通信压缩如何共同决定有效吞吐。
AI Factory 的低精度设计同时改变三件事：乘加阵列每周期处理的数据量、存储层承载的模型容量，以及芯片之间必须搬运的字节数。只有把格式、缩放、累加和数据布局放在同一条执行路径里，8 位表示的收益才会落到有效吞吐。OFP8 给出了这条路径最底层的公共契约：两个精确的二进制交换格式，以及从较宽浮点格式向它们转换的行为。S062 pp.10–15
用指数预算换范围，用尾数预算换局部精度#
OFP8 定义 E4M3 与 E5M2。两者均有一个符号位，余下七位在指数和尾数之间分配。这里的 M 是不含隐含首位的 trailing significand。正常数的值为
其中 S 为符号位，E 为存储的有偏指数，b 为指数偏置，m 为尾数位数。非正常数使用 E=0，去掉隐含的 1，其值为
因此两种格式的差别可以沿同一条数轴理解：E4M3 在每个正常数 binade 内提供更密的点，E5M2 则覆盖更多 binade。binade 指具有相同二进制指数的一组数。S062 pp.10–13
| 性质 | E4M3 | E5M2 |
|---|---|---|
| 指数偏置 | 7 | 15 |
| 正常数最小、最大无偏指数 | −6、8 | −14、15 |
| 最大有限值 | 448 | 57,344 |
| 最小正正常数 | 2⁻⁶ | 2⁻¹⁴ |
| 最小正非正常数 | 2⁻⁹ | 2⁻¹⁶ |
| 覆盖的 binade 数 | 18 | 32 |
| 无穷 | 无 | 有 |

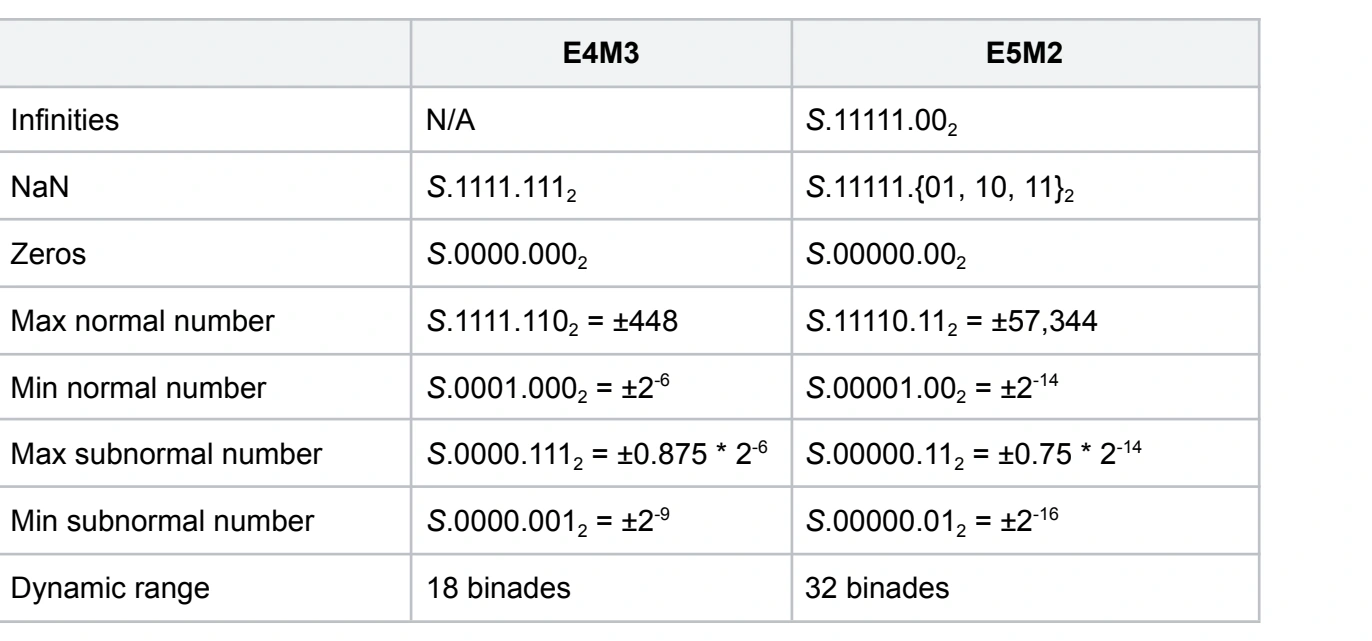

原表中值得同时看“最大正常数”和“NaN”两行：E4M3 把最高指数区间的大部分编码继续用于有限数，仅把尾数全 1 的两个符号编码留给 NaN；E5M2 保留最高指数区间表示无穷和 NaN。这个编码差异解释了 E4M3 的最大指数为何可以达到 8。
原表：S062，物理第 13 页，Table 2，OFP8 value encoding details。S062 p.13
在 [1,2) 区间，E4M3 的相邻正常数间隔为 1/8，E5M2 为 1/4；在不发生下溢、溢出的最近舍入中，半间隔误差上界分别是 1/16 和 1/8。这是依据格式公式得到的局部量化误差。它说明格式选择的工程顺序：先观察某个张量的动态范围与离群点，再判断在可接受的缩放下，三个或两个尾数位能否保留任务所需信息。权重、激活、梯度和中间归约值具有不同分布，分别设置表示策略更容易控制误差。
缩放决定有效值域落在哪一段数据上#
设原始张量元素为 x，选用正缩放系数 s，以 q=Q(x/s) 存储，读取时恢复为 x̂=sq。s 同时决定可表示的最大幅值和最小分辨率：E4M3 对应最大幅值 448s，最小非零量级 s·2⁻⁹；扩大 s 能容纳离群值，也抬高非正常区的绝对网格间隔，使小值更早面临下溢。正常区的间隔随 binade 改变，以二次幂调整 s 且数值仍处正常区时，相对精度可以保持。OFP8 的规范范围涵盖编码及转换，缩放系数的选择、表示和维护由计算实现另行定义。S062 pp.10–14
一个工程算例能看清这一点。若一个块的绝对最大值为 100，取 s=0.25，量化输入的最大值为 400，可落在 E4M3 有限范围中。对原值 x∈[1,2)，此时 q∈[4,8)，恢复后的网格间隔为 0.25×0.5=0.125；改成 s=4 后，q∈[0.25,0.5)，恢复后的间隔仍为 4×0.03125=0.125。两种 scale 相差 16 倍，正常区这组数仍使用相同网格。
离群值的代价出现在有限指数窗口的边缘。若同一块混入幅值 1000 的值，原 s 会发生溢出；把 s 扩大到 4 可以容纳它，但原值 0.01 的量化输入会从正常数 0.04 变成非正常区中的 0.0025。两种 scale 对应的最小正数分别是 0.25·2⁻⁹=0.00048828125 和 4·2⁻⁹=0.0078125。更小的原值可能归零：例如 x=0.001 在 s=0.25 下可舍入为 0.0009765625，在 s=4 下则舍入为 0。按通道或更小块设置 s 可以隔离离群值对小值的影响，代价是更多 scale 元数据、更多索引，以及更复杂的内核与通信布局。此处的缩放策略和数值为本文推演，格式参数来自原规范。S062 pp.12–14
scale 的粒度也是数据管理粒度。若每 g 个元素共享一个 k 字节 scale，压缩后仅考虑数值和 scale 的存储量约为 n(1+k/g) 字节，而 BF16 数值占 2n 字节。以 g=128、k=2 为例，8 位数值连同 scale 为每元素 1.015625 字节，较 BF16 缩小约 1.97 倍。真实布局还要加入对齐、padding 和其他元数据。这一估算适合用于早期容量规划，接入实际算子后应按落盘或跨链路的真实布局计算。
转换边界会传播到内核和通信协议#
规范要求支持 Round-to-Nearest-Ties-to-Even，同时要求支持饱和与非饱和两种模式。对溢出，饱和模式输出带原符号的最大有限值；非饱和模式下，E4M3 输出 NaN，E5M2 输出无穷。输入 NaN 转换为实现定义的 OFP8 NaN；除 NaN 相关情形外，转换保留源符号位。S062 pp.14–15
溢出判断发生在按目的精度舍入之后，因此“超过最大有限值”与“发生溢出”存在一段边界区间。E4M3 最大有限值 448 的尾数最低位为偶，448<x≤464 仍舍入到 448；E5M2 最大值 57,344 的尾数最低位为奇，61,440 这个半 ULP 点会向上舍入，进入溢出或饱和路径。这些边界是规范修订中专门补充的例子。S062 p.16
落到实现，转换模式至少需要贯穿模型导出、运行时描述符、CPU 参考实现和设备内核。离线转换采用 SAT、在线转换采用 NONSAT，或通信两端把同一字节解释成不同 FP8 变体，都可能造成难以定位的异常。测试向量应覆盖零、最小非正常数、正常与非正常分界、448/464、57,344/61,440、无穷及 NaN，并记录读回结果。相比只检查随机分布的平均误差，这组边界更容易发现编码契约的错位。
点积的表示精度与归约精度分别设计#
以块矩阵乘为例，A≈sA·QA，B≈sB·QB，则 C≈sA·sB·(QAQB)。若 A、B 在各自归约块使用不同 scale，整个点积是多个带不同 scale 乘积的部分和：
这个式子揭示三类实现成本：低位乘法、局部归约，以及将不同尺度的部分和对齐后继续累加。OFP8 为交换格式标准，算术运算方式由硬件及软件栈定义。因此使用 FP8 输入时，规划仍需单独写清累加格式、归约顺序、缩放应用位置和输出转换时机。S062 p.10
从工程上，较宽累加器可降低长点积中的累计舍入误差，融合 scale 与计算可减少独立转换核的读写。然而融合也让不同设备之间的数值一致性更依赖内核约定。多卡归约尤其需要明确：在线路上发送 FP8 后由接收方扩大再归约，还是先归约再量化；每个通信分片是否携带独立 scale；重试时是否重用相同的量化状态。它们共同决定误差、通信量与复现性。
低精度收益沿存储与互连传递#
多卡通信可以进一步按“数值、元数据、归约状态”拆开预算。以本文构造的 256MiB BF16 激活块为例，数值元素数为 134,217,728；若按每 128 个元素带一个 2B scale，FP8 数值加 scale 共为 130MiB。在 400Gb/s、没有协议开销和竞争的单向路径上，传输时间从约 5.37ms 降到约 2.73ms。这是字节与带宽的除法估算，算子量化时间、打包和解包、链路利用率、重传需要随后逐项加入。若独立转换核的读写和同步超过所节省的约 2.64ms，通信压缩就需要与生产激活的算子融合，或改用更粗粒度的分片。
对于 collective，还要沿归约树核查 scale 的生命周期。一组参与者若各自使用不同 scale，交换的字节相同也不意味着可以直接按相同数值做加法；接收端需要恢复尺度，或使用约定的共同缩放。先求局部最大值再确定共享 scale，会增加控制通信和同步；各块独立 scale 可减少这种同步，却要求接收端保留更多元数据并处理不同部分和。这个取舍与普通点对点搬运不同，适合为 AllReduce、ReduceScatter 和专家 all-to-all 分别制定数据契约。
一个专家权重块如何缩短实际读取路径#
HBF 的主机读以 64B 为粒度，NAND 页为 4KiB；每 bank 至少有两个页缓存，缓存命中可直接返回，同 bank 的 sense 请求则依序进行。读取尚未完成时引入第三个页面，可能把先前页面驱逐。S060 pp.56–57 因而 FP8 的收益要从数值和 scale 的实际排布追到媒体页，再追到可并行的 bank。
取同一专家矩阵中的一个 tile，包含 3968 个元素，分成 31 个 128 元素块，每块附带 2B scale。BF16 数值占 7936B，落在两个对齐的 4KiB 页中；FP8 数值占 3968B，scale 占 62B，共 4030B，可以放进一个 4KiB 页，页内数值加 scale 的有效利用率约为 98.39%。按 64B 粒度读回，前者为 124 次请求、7936B，后者为 63 次请求、4032B，其中含 2B 对齐填充。这里假设整页对齐、scale 紧随数值存放，其他描述符由主机已有状态提供；这些容量与请求数为本文算例。S060 pp.15,56–57
这个布局减少了一次冷页读取。对比包含 4096 个元素的 tile：FP8 数值 4096B 加上 64B scale 合计 4160B，仍跨两个媒体页。主机有用字节已经缩小，NAND sense 次数却可能保持不变。将 tile 边界与 scale 一起装进页面，或让相邻 tile 连续复用已 sense 的页面，才有机会把表示压缩继续转成媒体访问压缩。
再把前述 3968 元素 tile 扩展到 32 个独立读取任务。假设主机均匀分到 16 个通道，每通道只使用一个 bank，开始时页面均未缓存；每轮每 bank 完成一个页面的 sense。BF16 的 64 页需要四轮，FP8 的 32 页需要两轮。主机返回的数据量同时从 32×7936=253,952B 减到 32×4032=129,024B。在暂不考虑 sense 与传输重叠的简化模型中，读取时间可写成
其中 R 是媒体访问轮数，t_sense 是该配置下每轮 sense 时间，D_host 为实际返回字节数，B_host 为可用聚合主机带宽。这个算例中的 FP8 同时减小 R 与 D_host；若 tile 全挤在一个 bank，或 scale 单独触发额外页读取，轮数就会改变。实际实现允许流水与更多 bank 并行，两个分量的重叠关系须由产品和调度确定。HBF 的独立通道、bank 顺序及两页缓存条件给出了这条推演的硬件依据。S060 pp.15–24,56–57
因此同一块专家权重有一条可闭合的路径：数值与 scale 决定页面有效负载，页面布局决定 sense 与缓存复用，通道分布决定并行轮数，返回字节和媒体等待共同决定读取时间。高带宽闪存的主机与媒体协同继续展开这条路径上的写入、刷新与容量管理。跨节点传输还会把相同字节变化传给光电链路与OCS 调度，并在完整路径上影响每 token 或每训练 step 的能耗。S058 pp.52–56 S056 p.145
