机架电源系统：从 72 kW AC 到 100 kW HVDC 的接口链

高功率机架的供电能力由整条接口链决定：设施输入经线缆和电源框分配给 PSU，PSU 并联到低压母线，母线再把功率交给计算托盘。模块额定功率只是链上的一个参数。输入连接器、冗余配置、母线温升、均流、故障切换和监控失效行为，都可能成为实际可用功率的约束。ORv3 HPR V2 的 12 kW／72 kW AC 体系与 18 kW／100 kW HVDC 体系，提供了两组可以逐层对照的工程实例。S022 pp. 7–12 S030 pp. 8–12

两条输入路线，共用窄范围低压母线#

12 kW AC PSU 的连续输入范围是 180–305 Vac；218–305 Vac 区间支持 12 kW，180–218 Vac 则降额到 10 kW。六个模块安装在 1 OU 电源框中，双路 AC 输入、N+1 配置下规定输出 60 kW。72 kW 描述了六个模块的额定总和，冗余运行则预留一块模块容量。北美 60 A 和 IEC 63 A 上游配置分别进入对应供电选项。S021 pp. 10–11 S022 pp. 7–8

HVDC 路线使用单模块 18 kW 的 PSU，连续输入范围为每极 ±380–±420 V，名义输入为 ±400–±410 V。100 kW 电源框同样有六个槽位，模块额定合计 108 kW；规格明确把输入功率限制在 100 kW，限制来自输入连接器。两路输入各为 62.5 A，实际负载配置还应计入转换损耗与故障时剩余输入路径的承载条件。S028 p. 9 S030 pp. 8–9

参数来自 S021 物理第 11、14、16 页，S022 第 7–8 页，S028 第 9、12–13 页和 S030 第 8–9 页。

两条路线都沿用窄范围 48 V 架构。50 V 到 49 V 的输出 droop 为并联分担建立基础，下游可以继续采用 4:1 固定变比转换和 12 V PoL。设施侧输入路线发生变化后，低压托盘接口可以保持连续；高压配电节省的空间与铜材，应与新增前级转换设备和保护接口一起评估。S021 pp. 10, 14 S028 pp. 9, 12

“48 V 架构”也需要按具体版本展开。两套 PSU 的默认输出为 50／49 V，设定点可通过 Modbus 调整 ±1 V；快过压上限为 54 V，较低的 52.5 V 阈值对应另一个关断时间要求。54 V 在这里承担保护边界的含义。托盘转换器、外围连接器和监测接口各有工作与耐受范围，系统验收应将默认工作点、调节范围和故障耐受分别列明。S021 pp. 14, 18 S028 pp. 12, 16

WHIP 将区域供电条件带到电源框#

AC WHIP 是完整线缆组件，包含设施插头、线缆、可选汇接盒、独立护套导体和电源框端连接器。北美版本采用 277/480 Vac、60 A 三相星形输入，IEC 版本采用 200–240/346–415 Vac、63 A。北美规格中的最大连续使用条件含 80% 降额，即 48 A；IEC 版本给出 63 A 连续输入条件。这些差别直接影响一条输入能提供的连续功率和故障后的运行方式。S024 pp. 6–12

线缆组件还解决机械空间问题。五根导体在靠近电源框的区域分别加护套，以改善机架内弯折与布线；汇接盒和直接 IEC 插头两种实现都需要独立满足认证与试验要求。规格把拉力、扭转、绝缘、连接器接触温升、重复插拔以及量产极性检查分别列出。高密度机架选型由此需要检查可用空间、连接保持和测试证据，连接器的额定电流应与整条线缆组件的连续运行条件匹配。S024 pp. 9–17

2,000 A 接口把热、接触电阻与母线状态连在一起#

50 V 汇流在高功率下形成千安级电流。ORv3 HPR 输出连接器定位于 72 kW／100 kW 电源框与垂直母线之间，规定 49–50 V 标称范围与 2,000 A 连续电流，目标直流电阻 20 µΩ、对应 40 mV 压降，连接机架母线时推荐温升不超过 25°C。微小接触劣化产生的额外热量会集中在连接处，电气、热与机械评审因此必须使用同一个实际装配边界。S020 pp. 5–7

电源框在正、负输出接点分别设置热敏元件，把温度信号直接交给 PSU 参与控制与保护；72 kW 电源框还接收外部横向母线的温度信号，由 PMM 提供监测。局部接点过温与全机架功率之间未必同步变化，持续观察接触温度有助于发现高阻连接、装配和散热问题。PSU 的同步停止信号还把母线接点过温关联到框内模块一致关断。S022 pp. 12–13 S030 p. 12 S021 pp. 22–23

验证接触状态需要保留试验前后的变化。输出连接器规格将低电平接触电阻、额定电流下接触电阻、温升、湿热、振动和冲击分别组织，既观察电压损失，也检查短暂断续和接触退化。对机架集成而言，实际母线连接状态、气流与环境温度会影响结果，试验样件与最终装配之间的对应关系应随验证报告保留。S020 pp. 10–11

功率协同需要均流、同步与储能信号#

droop 让并联电源依靠输出电压和电流关系分担负载；模拟 Ishare 总线进一步修正模块差异。两种模块均规定大于 50% 负载时均流精度 ±2% 或更好，大于 20% 负载时 ±5% 或更好，并支持至少十个电源框并联的设计条件。低于 100 Hz 的主动均流环路带宽与小于 50 µs 的 Ishare 信号总延时是两个不同参数：前者描述调节环路，后者描述信号更新延时。快速负载变化仍需 PSU 内环和局部储能承担。S021 pp. 19–20 S028 p. 17

启动也有两层协调。12 kW AC 系统让不同电源框随机延迟，降低大规模同时恢复输入的冲击；同框六个模块则通过 SYNC_START 一起建立输出。母线已经由 BBU 保持时，恢复延迟窗口与初次上电不同。启动同步失效、第一槽模块缺失等情况另有后备启动条件，使协调机制本身具备明确的降级行为。S021 pp. 21–23

AC_Loss_L 负责交流输入丢失后的备用触发，Pulse_Mgmt_L 负责请求 BBU 协助承担脉冲负载。后者允许 BBU 根据剩余电量和放电深度拒绝或退出分担，PSU 因此需要能够解除或提高输入功率限制来承接负载。18 kW HVDC 模块的 DC_Loss_L 则在该版规格中标为预留、描述供参考，系统集成应按实际具备的转换与储能接口构造切换逻辑。S021 pp. 16–18 S022 pp. 10–11 S028 p. 14

PMM 汇聚状态，功率环保持自主运行#

PMM 每框一张，向机架管理设备提供聚合的 PSU／BBU 状态，框内外都采用 RS485 Modbus。它通过菊花链自动分配框地址，关键参数约每 500 ms–1 s 汇集，全部数据约每 10 s 更新，并应报告缓存数据年龄。框外 RJ45 同时承载 RS485、地址与告警信号，信号用途需要按实际接口定义辨认。S023 pp. 6–12, 17–19

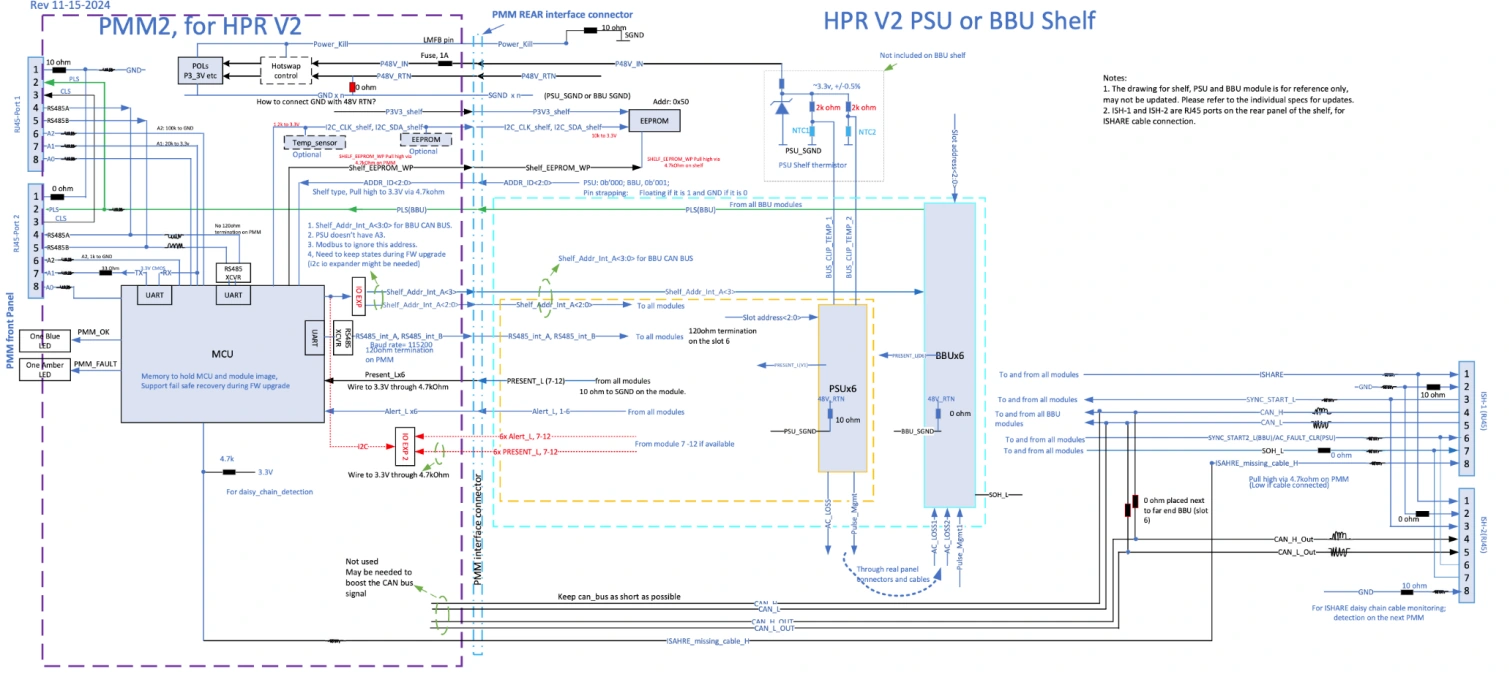

下图应分两条路径阅读：左下 MCU 与 RS485 是寄存器汇聚路径；横跨接口的 PLS、以及右侧的均流与同步线，体现硬件信号路径。监控聚合周期与电源保护时限分别设计，使管理通信中断时仍能维持功率转换和切换。

原图节选：S023，物理第 9 页，Figure 3。PMM 高层电气图；PLS／CLS 的直通与 MCU 职责见该规格第 10–11、17 页。

PMM 规格要求固件升级、重启、插拔和升级失败回退过程中，PSU 与 BBU 自主运行并保持供电。PLS 电力告警与 CLS 冷却告警通过硬件线路直通，由机架管理设备监测。PMM 负责收集和暴露状态，现场快速保护继续由电源及专用信号执行。这种职责划分使可观测性能够升级和维护，而供电连续性有自己的执行路径。S023 pp. 8–11, 17

通信本身也有失效模型。PMM 对外和对内是两段 Modbus：对外向机架设备提供聚合服务，对内作为主站采集模块寄存器；模块地址可以与槽位绑定，框地址则沿菊花链生成。多框并联时，链路端接随拓扑确定，避免每框都加端接电阻造成驱动负担。缓存年龄、CRC 错误和超时帮助管理侧辨认状态可信度，读数陈旧与电源实际失效应触发各自的诊断路径。S023 pp. 8, 11, 17–19

sideband 与热插拔把边缘设备纳入电源体系#

外围设备连接需要比主母线更细的接口。S017 定义 48 V／12 V、直插／直角四类连接器，将功率触点与 sideband 触点放在同一结构内。48 V 版本含两个功率触点、两个回流触点和十二个信号触点，功率每针最大 9 A、最大电压 51 V；sideband 每针最大 1 A。这样的接口适合风扇等外围电源和控制连接，具体信号功能由设备定义。S017 pp. 6–9

热插拔则需要明确触点顺序与电源状态。电源框 PMM 接口采用 LMFB 短针 PSKILL，使控制电源在接触过程中的开关有确定时序；未来 LVDC 原生托盘更进一步，将电源、预充与在位检测触点分组，让 HSC 在拔出早期停止输出，降低带载断开风险。寄生电容的初始充电和主储能电容的受控充电分别处理，接口机械设计由此成为电气状态机的一部分。S022 p. 10 S030 p. 11 S018 pp. 175–179

从维护角度看，模块更换、监控卡更换和整个电源框退出对应不同故障域。前两者可以利用并联电源自主运行维持负载，整个电源框的输入和母线退出则需要上一级冗余支持。评审应为这几个场景分别写出剩余容量、温度限制与可见告警，并核实维修人员能够通过明确状态辨认当前保护边界。S022 pp. 7–12 S023 p. 8

供应链互操作也有具体粒度。12 kW 规格要求供应商 A 的模块可在供应商 B 的电源框内正常工作，同时规定同一机架全部 PSU 来自同一供应商；18 kW 规格保留同机架模块供应商一致的条件。模块与框体可替换、跨供应商电源同时并联运行，是需要分别验证的两种能力。备件与采购策略应按这些条款组织。S021 p. 26 S028 p. 22

机架电源评审最终落在同一条端到端链上：区域输入和故障后余量、电源框持续功率、输出连接温度、模块动态与均流、储能接替和失效降级。沿这条链继续阅读，电力动态解释负载阶跃与母线耦合，备用与储能解释不同时间尺度的能量职责，电源安全展开隔离、预充和系统试验。
