存储层级与分布式数据服务

AI集群中的存储需要同时服务计算供数、状态驻留和故障恢复。训练数据与checkpoint关注并行吞吐，embedding查询可能直接进入计算关键路径，推理KV随会话活跃程度在不同介质间迁移，Agent journal则要求明确的持久提交。将这些对象按访问方式和生命周期分层，再映射到NIC、交换网络与控制服务，才能把存储容量转成可使用的系统能力。S044 pp. 37–44 S045 pp. 8–22

从数据仓库转为主动数据服务#

AFPM将distributed data services与计算通信放在同一系统中，涵盖训练集并行读取、近端缓存、embedding后备存储、checkpoint、数据变换、压缩和安全。数据服务的任务是以适当时序把计算所需对象送到消费位置，并维持对象版本、访问权限和恢复能力。设备与协议由此需要围绕端到端操作配置。S044 pp. 37–42

例如，训练数据可以在当前batch计算时预取，embedding lookup却可能要求当前计算等待返回。Checkpoint可以把快照状态在后台写出，系统仍需确定该版本何时达到约定的可恢复条件。网络规划因此要同时记录平均消费速率、峰值写入、并发恢复和暴露在依赖上的访问时延。AFPM分别讨论同步时延敏感与可异步重叠的I/O，提供了按操作分类的基础。S044 pp. 40–44

GPUDirect Storage与RDMA可让兼容路径直接在存储和GPU内存间传输，减少CPU数据搬移和内核路径开销。数据变换、压缩、加密和纠删码等服务也可借助近存储计算或DPU/SmartNIC卸载。效果依赖对象格式、数据路径和所用软件；若预处理扩大数据，变换位置还会改变网络字节量。规划应将变换前后大小与消耗资源一起计入数据图。S044 pp. 38–42

OPG存储构件提供可核算的接入预算#

早期OPG-128包含十六台xPU-node、五台数据存储服务器和两台metadata server。每台xPU-node有2×100G存储连接，每台数据服务器有4×400G，每台metadata server有2×400G；存储leaf连接这些端点，并通过详细图和接线表所示的32×400G上行接到共享层。S052 pp. 14–16, 36–39

按这一配置复算，计算节点侧合计3.2Tb/s，即400GB/s线速字节带宽；数据服务器NIC合计8Tb/s，即1TB/s；metadata接入合计1.6Tb/s；上行12.8Tb/s。几个方向的容量不同：本地计算节点读取会先受到其接入与存储服务能力约束，跨OPG共享与head-end流则还消耗上行。评估时应沿实际读写路径检查每段资源，并加入介质、CPU和协议的有效性能。S052 pp. 36–39

每台存储服务器的24个NVMe槽使五台合计120槽，与128颗xPU规模接近；原设计用“约一块PCIe5 NVMe/xPU”作资源估计。后续项目应按数据集大小、checkpoint体积、复用缓存和介质耐久度确定实际配置。Metadata请求与bulk transfer又走不同服务角色，增加磁盘数量时需要同步观察元数据CPU和请求尾部。S052 pp. 12, 15–16, 53–55

XOC共享层还连接client和staging服务，使外部数据准备能够先进入受控入口，再送入计算存储域。镜像、容器、代码仓库及CI/CD有各自的管理存储与分发路径。把这些控制资产与训练数据分开描述，能让作业恢复、节点重装和应用版本回滚各自找到可用的源。S050 pp. 10–14, 42–49

KV的四层架构按会话活跃度分配昂贵内存#

KV与模型权重具有不同增长方式：权重由模型结构确定，KV随上下文长度、活跃请求与注意力表示变化。长期把暂停会话留在HBM会消耗服务并发容量；每次从token历史重做prefill又增加计算。S045提出T0活跃HBM、T1 RDMA DRAM暖池、T2 NVMe持久层、T3对象归档，将活跃步骤、近期上下文、完整会话和长期记忆分别配置。S045 pp. 8–12

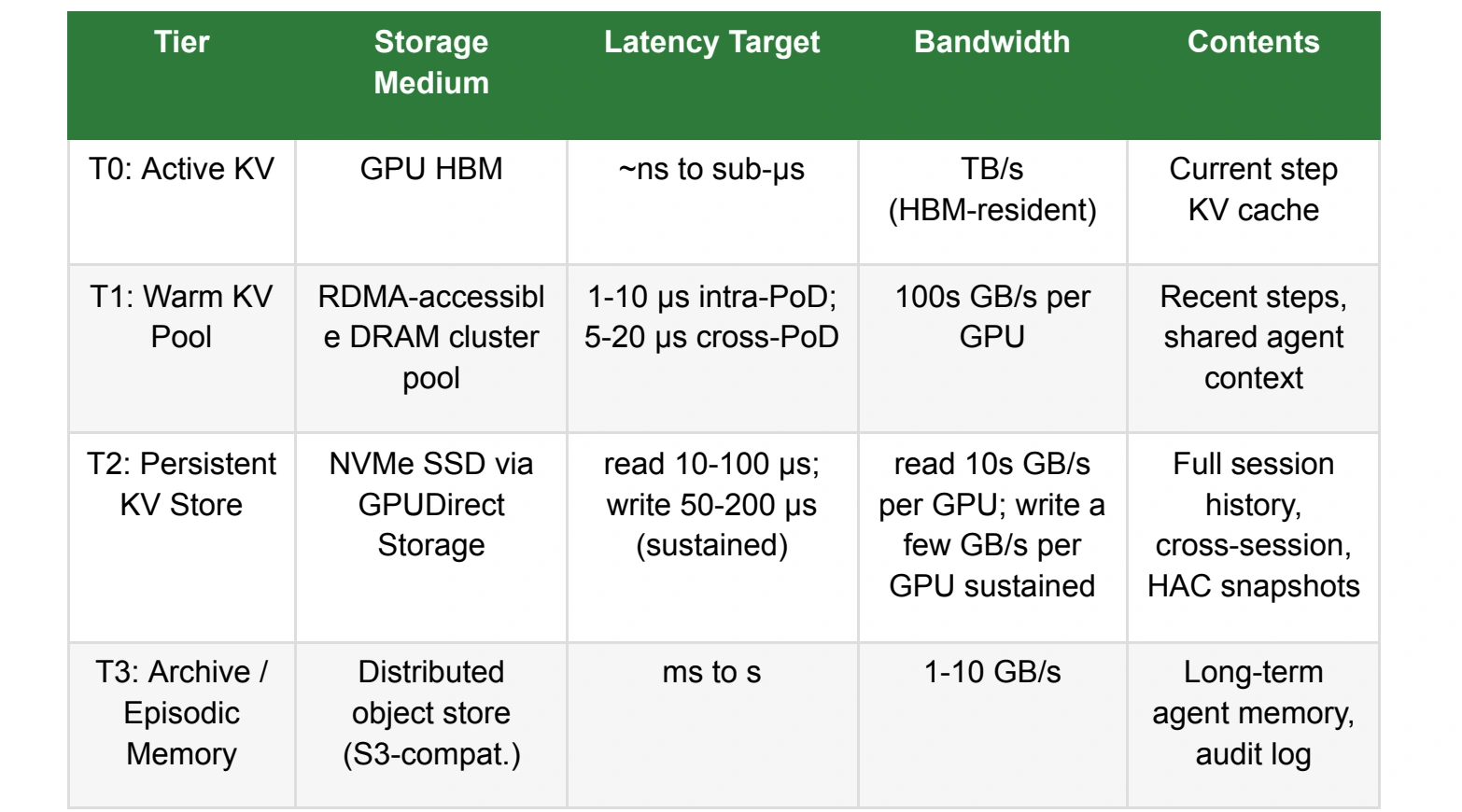

下面原表的关键列是Latency Target与Contents。T1指向近期步骤和共享上下文，T2承接完整会话与快照，T3进入归档。表内数值是该提案的架构目标：T1域内1–10μs、跨域5–20μs，T2读10–100μs、持续写50–200μs；它们为不同访问路径提出不同设计要求。

原表：S045，物理第12页，Table 1，OCP AI HW/SW Co-Design Workgroup，CC BY-SA 4.0；数值属性为架构目标。

T0工作集应在decode启动前准备就绪。T1/T2服务主要发生在会话切换、恢复和子Agent交接时，调度器利用后续步骤预测进行预载。S045还讨论远程attention与缓存压缩的协同设计，具体实现需要保留读取粒度、kernel约束和传输预算。阶段预载路径可以先建立清晰的开始、完成与消费时刻，便于测量隐藏了多少迁移时间。S045 pp. 13–16

容量命中与迁移代价一起决定缓存价值#

PD-KVC的地址包括session、layer和token range，并在固定模型、精度与kernel上下文内使用。共享前缀内容寻址，私有后缀会话隔离；共享块按引用计数回收，私有条目按active、suspended和completed状态驱逐。这个生命周期可以把频繁恢复的会话留在暖池，长暂停会话下沉到NVMe，完成会话再归档。S045 pp. 13–14

缓存保留策略还要比较transfer与recompute。Token日志远小于产生的KV，长时间暂停后重新prefill可能比从较慢层回迁更合适。本文可用 $T_{restore}=T_{read}+M_{KV}/B_{eff}+T_{queue}+T_{setup}$ 表示恢复成本，再与prefill重算时间、可用预取窗口比较。缓存命中率提高是否改善请求时延，取决于命中位置和数据能否及时到达。S045 p. 16

恢复突发会把容量问题转成共享出口问题。本文假设一个暖池承接100个各10GB的会话，容量需求为1TB；若其中20个会话需在2秒内同时恢复，至少要提供100GB/s有效总读取，接收端和共享网络也要承接相同数据。顺序恢复与并发恢复具有相同总容量，却有不同的带宽和队列尾部要求。InfraGraph的MemoryTierNode因此需要容量、带宽、平均与尾时延和驱逐策略等属性。S045 pp. 29–30

大块checkpoint与小记录持久提交分别设计#

训练checkpoint包含模型、优化器等状态，适合由多个rank并行写入大体积数据；快速恢复要求反向并行读回。副本或纠删码提供介质与节点故障下的durability和availability，具体保护机制会增加空间与写入成本。AFPM把这些RAS能力与存储吞吐共同列为数据服务的核心要求。S044 pp. 40–41

Agent的ASJ写入则是KB到MB级AT记录，每步effect持久化确认后才能commit。S045提出Durable Write，要求持久存储确认与RDMA传输完成分开表达；高耐久NVMe journal pool关注持续IOPS和P99。系统因此可能需要同时服务bulk snapshot与低时延journal，分别设置调度和可观测指标。S045 pp. 19–22, 29–30

Hierarchical Agent Checkpointing在两者之间建立关系：完整快照限制日志回放长度，ASJ记录快照之间的细粒度因果进展，KV经PD-KVC写入T2。完整恢复需要同时取得逻辑状态、KV或重算材料、已提交日志和工具结果。相关故障窗口与协议选择见Agent状态与因果恢复。S045 pp. 20–22

按并发事件规划数据服务的有效能力#

数据服务容量可以分成稳定消费和事件突发。稳定消费来自每个训练副本的数据预取、持续decode状态和日常journal；事件突发来自checkpoint、模型上线、批量会话恢复和节点重装。两类负载的重叠关系决定池出口、CPU、元数据和网络的余量。AFPM要求fabric同时满足compute-to-compute和compute-to-storage的聚合负载，这种分解可以将需求转成明确的并发场景。S044 pp. 41–44

作为本文算例，假设一项作业每十分钟生成1TB checkpoint，平均写入速率约1.67GB/s；若要求二十秒内完成写出，窗口内有效带宽至少50GB/s。两个作业同时写出，存储和共享网络需求就叠加到100GB/s。平均速率用于长期写入与介质寿命规划，完成窗口用于峰值容量和队列调度，两者分别保留才能解释为什么平均空闲的服务仍会拖慢快照。S044 pp. 40, 43–44

Metadata和小记录服务需要独立负载描述。大量小文件、缓存区间查询或AT提交可能以请求率和P99先达到上限，大块顺序吞吐却仍有剩余。OPG把metadata server和storage server分成角色，Agent模型进一步把JournalNode的IOPS、写延迟与durability作为原生属性。本文据此建议为各对象分别建立访问大小分布、并发和完成条件，再选择介质与服务实例。S052 pp. 15–16, 53–55 S045 pp. 29–30

控制资产在恢复风暴中同样重要。更换节点可能同时读取OS镜像、容器层、模型权重和checkpoint；这些对象分布于head-end仓库、staging和训练存储域。XOC为仓库与构建服务保留专门接口，带内路径用于配置和软件分发，高流量生产数据使用相应高速网络。恢复计划按对象安排并发和优先级，可以让管理服务保持响应，并让计算节点按批次回到可调度状态。S050 pp. 10–14, 48–49

分层控制让数据服务可扩展也可恢复#

存储管理至少有三个相互关联的层次。介质与数据服务维护副本、对象、元数据和持久确认；网络控制维护连接、VRF、路径与队列；集群调度维护作业、会话、状态位置和资源分配。OPG/XOC提供物理与服务角色，训练RA用Wiring/VPC意图管理网络，Agent提案再通过session affinity把动态状态位置反馈给放置引擎。S050 pp. 11–14, 19–20 S048 pp. 27–28, 44–51 S045 pp. 29–30

SO-C/storage融合可共享设备，读写突发与入口流便需要统一容量和QoS。推理RA在两种profile中均采用此融合方式，训练RA还提供物理分离配置；跨host KV、embedding或分布式推理的关键依赖则根据实际路径进入后端预算。部署者可以分别观察数据预取供给率、checkpoint完成窗口、会话恢复P99、journal提交P99和元数据请求尾部，再追到相应网络与设备。S047 pp. 21–24, 57–59 S048 pp. 28, 45–46

这样形成的存储层级拥有明确的职责：HBM保障活跃步骤，暖池吸收短暂停顿，NVMe提供持续状态与快照，对象层保存长期资产，journal记录可恢复的进展。各层的价值取决于对象何时被消费、怎样跨层移动，以及哪一个确认允许任务继续。推理阶段迁移的具体链路见推理解耦与KV数据路径，全系统控制关系见系统架构的三层闭合。
