训练 Fabric 的流量控制与运行闭环

训练 Fabric 的性能来自一条完整链路：并行组产生通信，NIC 选择真实数据路径，交换机分配队列与上行，端点根据拥塞反馈调整发送，调度器再利用拓扑局部性减少共享层压力。线速带宽规定容量上限，实际训练时长由这条链上暴露在计算依赖中的等待共同决定。开放集群设计提供可复算的拓扑，训练 RA 将其落实为配置、策略和生命周期流程，AFPM 则给出跨计算与网络的建模框架。S052 pp. 26–39 S048 pp. 19–28, 43–55 S044 pp. 35–55

先闭合拓扑容量，再观察实际流量#

训练 RA 以DS5000的64×800G端口为基线，半数接服务器、半数接spine。服务器侧拆成64×400G后，能够承接八台各有八个400G NIC的节点；上行则提供相同的25.6Tb/s。XOC-512示例为八leaf、四spine，XOC-1024为十六leaf、八spine。网络容量随计算规模扩展，leaf上下行保持相同总速率。S048 pp. 20–22

这些容量约束与rail分配是两个设计轴。单归属接线把一台服务器全部八NIC放到共同leaf，八节点域内所有后端流量局部转发；rail接线把相同GPU/NIC亲和索引分到共同leaf，在更大的服务器集合内保留同rail局部性。前者适合充分利用域内跨rail交互，后者适合集中同rail流。相同交换容量下，二者差异体现为哪些通信使用spine。S048 pp. 22–25, 29–37

早期OPG/XOC设计给出另一种具体设备组合：OPG-128的rail实现使用四台25.6T leaf，单归属实现用两台51.2T leaf；XOC-1k两者都用八台51.2T spine。采购时应保留这组设备容量条件，再计算每对leaf—spine的链路数。拓扑和超售算式详见从Pod组到开放集群。S052 pp. 27–33 S050 pp. 22–33

队列、拥塞信号与路径分配分别处理不同问题#

RoCE-oriented QoS首先让主机通过DSCP选择RDMA流量类，并使交换机沿路径采用一致的分类。训练RA的开关统一配置RDMA队列、PFC阈值、ECN标记以及ECMP相关行为。推理RA附录进一步给出同一平台的类别示例：TC0为普通流量，TC3为带PFC和ECN的RoCE流量，TC6保护控制通信。这样的分类可作为理解实现的坐标，实际DSCP数值与映射应由部署配置明确。S048 pp. 45–46 S047 pp. 57–58

PFC在链路上对指定优先级施加暂停，处理瞬时buffer压力；ECN把拥塞状态标记给端点，由相应拥塞控制调整发送。二者的反馈范围不同，配置需要与NIC实现和流量突发共同校核。AFPM将PFC、ECN/DCQCN列为RoCE设计的重要组成；训练RA把这些参数集中到声明式模型，目标是让队列映射与阈值跨设备一致。S044 pp. 29, 32–34 S048 pp. 45–46

ECMP解决可用路径之间的分配问题。AI流量可能包含低熵、长持续时间的大流，少数路径碰撞会使其他链路仍有余量时出现局部排队。训练RA采用QPN-aware hashing增加RDMA流的散列信息；AFPM还讨论adaptive routing、flowlet与packet spraying。选择更细粒度的路径分配时，端点对乱序的支持和恢复行为需要一起评估，才能将路径利用率改善转为有效通信吞吐。S048 pp. 45–46 S044 p. 34

把主机内部路径纳入传输调优#

rail的物理基础是GPU到NIC的PCIe亲和性。每个GPU通常具有到某个NIC较短的内部路径，集合通信库需要正确识别这个关系。跨错NIC会改变PCIe交换、CPU互联或内存路径的负载，单看交换机端口利用率可能看不出源头。因此，训练RA把NIC固件、中断亲和、内存注册和内核参数列为端到端性能的重要因素。S048 pp. 30, 46

一次训练调优可以按数据路径逐段推进：先确认GPU/NIC索引和端口映射，再核验DSCP是否进入预期队列，随后比较同rail、跨rail和跨域collective的吞吐与尾时延，最后观察训练step暴露的通信等待。这样，某个host配置变更带来的收益可以在相同拓扑和放置条件下检查，网络参数变更也可以保持相同主机状态进行对照。RA将NCCL/RCCL类流量、端口映射与失败演练一起纳入验证方法。S048 pp. 46, 52–55

存储流量也需要进入观测。输入预取、embedding lookup、checkpoint写入和恢复读取具有不同依赖；其中有些可以与计算重叠，有些直接阻塞下一步。SO-C/storage融合时，共享链路要同时满足CPU生产流和I/O突发；Full配置将两者分开，使资源竞争更容易分配和定位。S044 pp. 37–44 S048 pp. 28, 45

将同步突发变成可复现的负载场景#

集体通信可能在很多发送者同时到达阶段边界时形成突发。AFPM特别指出All-Reduce、All-to-All与不同执行阶段的流量变化会造成incast和排队，因此平均链路利用率应结合时间分布观察。某条链路的分钟平均负载较低，仍可能在每个训练step的短窗口中成为关键路径。测试时保留消息大小、并发参与者与启动关系，才能复现这种瞬时压力。S044 pp. 33–34

本文可以据此构造三组场景。第一组保持同rail归约，分别放在共同rail域和跨域位置，验证spine流量变化；第二组增加跨rail交换，观察单归属域与rail域对上行的不同需求；第三组叠加checkpoint或模型数据读取，检查I/O突发对通信尾部的影响。三组场景的计算、固件与传输参数保持一致，变化项对应一个明确的机制假设。S048 pp. 23–25, 52–55 S044 pp. 41–44

遥测需要关联三个时间尺度。交换端口和队列提供拥塞位置，NIC与collective记录提供通信耗时，训练step或作业完成时间提供业务影响。若PFC事件增加而作业时间没有变化，可能有足够计算重叠；若某个DP归约尾部延长，更新步骤就可能暴露等待。把事件时间戳与并行阶段对齐，比单看累计计数更容易解释优化是否进入了关键路径。S047 pp. 58–59 S044 pp. 35–37, 43–44

故障演练也应覆盖相同负载。空载时链路切换可用，满载下还要观察剩余路径容量、重分布和尾部恢复；维护一台spine或一个plane，会同时改变可用路径和共享带宽。RA要求在失败与维护场景验证连续性、协调和可观测性，操作方可以把退化容量下的作业完成目标加入验收，形成可执行的维护窗口。S048 pp. 39–43, 51–55

用声明式状态维护整条配置链#

Wiring API中的Switch、Server和Connection描述物理角色及连接，VPC API描述VRF、VNI、附着和外部路由。控制器根据这些对象计算期望状态，交换机agent将配置写入SONiC。EVPN分发overlay路由，VXLAN承载数据；在DS5000所用TH5与Broadcom Enterprise SONiC配置中，overlay使用L3VNI。S048 pp. 27–28, 43–45

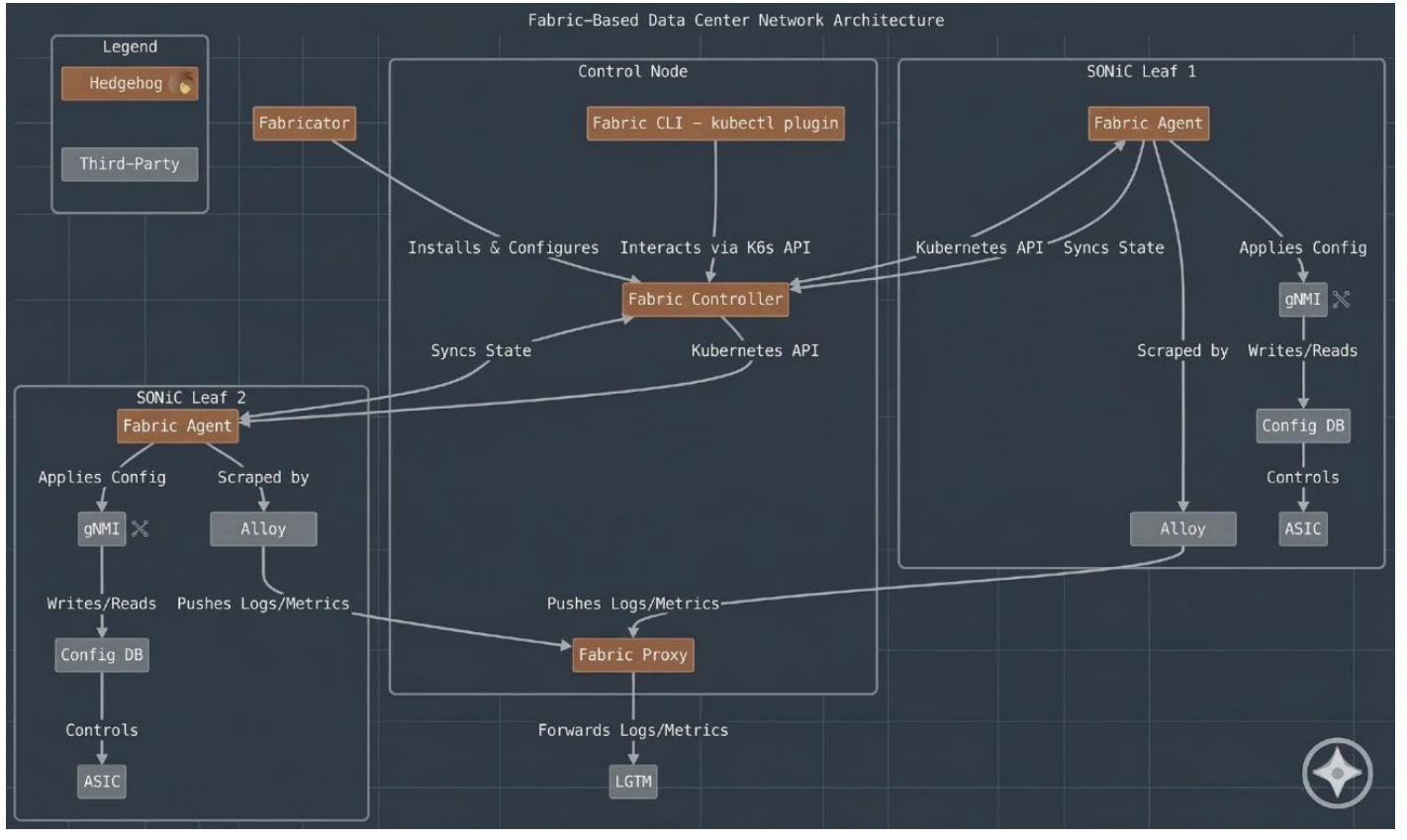

下面原图要沿两组箭头阅读：控制器与交换机agent同步配置，agent经gNMI影响Config DB及ASIC；Alloy与Fabric Proxy把日志指标送到LGTM。前一组决定网络应如何转发，后一组提供实际运行反馈。

原图：S048，物理第26页，Figure 2，Art Fewell、Arun Solleti／OCP，CC BY-SA 4.0。

OoB独立部署，承担BMC和硬件恢复。RA让其不受Hedgehog管理，避免恢复通道依赖被恢复的fabric。网络控制器失联时，交换机沿用最后应用的SONiC配置继续转发；硬件故障则需要按实际拓扑隔离或替换。这种分工让控制服务维护、交换机更换和生产数据传输可以分别设计故障流程。S048 pp. 16, 19, 40, 50–51

生命周期操作也要消耗性能预算#

Day0通过ONIE和DHCP完成发现、镜像安装、身份与平台profile绑定，profile保留端口、breakout、speed/FEC及RoCE能力。Day1应用Wiring/VPC意图，经过schema、准入与端点检查，再核验实际接线。Day2持续比较期望状态与设备状态，以最小delta修正漂移；替换设备时重新关联原身份和profile，恢复其逻辑配置。S048 pp. 47–51

双平面把维护拆到Plane A、Plane B，但每停一平面，聚合带宽约减半。2×200G配置每NIC平时合计400G，停一侧剩200G；2×400G平时800G，停一侧剩400G。作业能继续推进的条件包括集合通信库正确使用剩余平面、流量可重新分布，以及业务接受退化后的性能。RA据此要求按平面逐步验证，并为超过剩余容量的负载安排维护策略。S048 pp. 31–43, 51–52

配置变更应与流量分组一起安排。改变breakout、NIC速率或端口角色，会影响Wiring端点；改变VRF、VNI或peering，影响逻辑可达性；改变DSCP映射和RoCE参数，影响队列行为。RA的准入检查、canary、顺序更新和回滚可以分别覆盖这些对象。运行记录保留变更前后意图、设备实际状态及流量测量，就能把一次性能变化追到具体版本。S048 pp. 47–51

多OPG集群还可以按leaf组逐步升级：先处理一个OPG，确认连通、路由、队列和作业健康，再进入下一组。双平面则以plane为额外分组。两种分组都需要将已有作业、剩余带宽和故障恢复约束放入维护计划；一组设备升级成功后，才扩大相同变更的覆盖范围。这使声明式配置与运行容量形成实际的操作闭环。S048 pp. 49–52

用三层证据校准系统结果#

第一层是逻辑正确性：connectivity-map覆盖端点，BoM与标签一致，VRF隔离和外部路由符合意图。第二层是运行行为：ZTP、配置漂移、controller/agent重启、链路故障与滚动升级都能按预期恢复。第三层才是实际负载性能：比较放置对齐前后的spine利用率、collective尾时延和训练完成时间。S048 pp. 52–55

RA引用FarmGPU的XOC-512 B200现场部署与外部分析作为经验来源，自己的验证章节还明确区分实验室流程与规模外推。VLAB用于配置、协调和故障演练，物理NIC、交换buffer及链路的性能通过硬件负载测量确认。这样的证据结构能让新部署既复用已有工程经验，又为自己的模型、流量和故障条件建立测量基线。S048 pp. 53–55

进一步把这些遥测映射回硬件图和workload DAG，就能比较增加上行、改变rail域、调整并行组或维护某台spine的影响。AFPM提出在线数字孪生支持这种预测，实际落地可从受控场景和逐步校准开始。与调度相关的建模过程见拓扑放置与性能建模，计算依赖见并行策略塑造通信关键路径。S044 pp. 45–55
